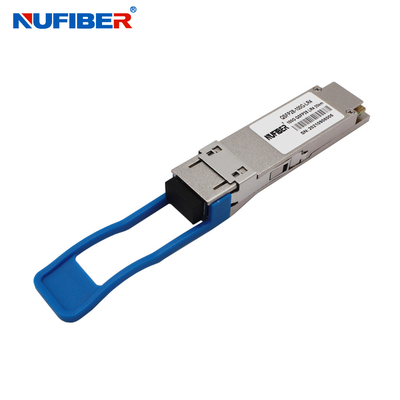

Модуль приемопередатчика Huawei совместимый 100G QSFP28 LR4 LC оптически

Модуль приемопередатчика Huawei совместимый 100G QSFP28 LR4 LC оптически

Подробная информация о продукте:

Место происхождения: Китай
Фирменное наименование: NuFiber
Сертификация: CE FCC Rohs
Номер модели: QSFP28-100G-LR4

Оплата и доставка Условия:

Количество мин заказа: 1 часть
Упаковывая детали: плита 4pcs/plastic,
Время доставки: Не позднее 1-3 дней работы
Условия оплаты: L/C, T/T, западное соединение, кредитная карточка
Поставка способности: 10 000 ПК в месяц
Лучшая цена контакт

Подробная информация

Тариф данных: 100Gb/s Длина волны: 1270-1330nm
Расстояние: 20km Соединитель: LC
DDM: Поддержка Тип волокна: Однорежимный
Электропитание: 3.3V Работая температура: 0~70℃
Гарантия: 2 лет Совместимость: Huawei, Cisco, HP, H3C…
Изготовитель: Да
Высокий свет:

Приемопередатчик Huawei совместимый 100G QSFP28

,

модуль приемопередатчика 100G QSFP28 LR4 оптически

,

Модуль приемопередатчика LC оптически

Характер продукции

Совместимый модуль приемопередатчика штепсельной розетки DDM 1310nm Huawei 100G QSFP28 LR4 20KM LC оптически





(QSFP28-100G-LR4)



приемопередатчик QSFP28 100Gb/s 20km

Горячий Pluggable, двухшпиндельный соединитель LC, одиночный режим

1270 nm, 1290 nm, 1310 nm и 1330 nm

Описание

QSFP28-100G-LR4 модуль приемопередатчика конструированный для коммуникационных программ оптической связи 20km. Дизайн уступчив к 100GbASE-LR4 обломока IEEE 802.3bm CAUI-4 стандарта статьи 88 IEEE 802.3-2012 к стандарту модуля электрическому стандартному ITU-T G.959.1-2012-02. Модуль преобразовывает 4 канала входных сигналов (ch) 25,78 Gbps к электрическим данным 27.95Gbps до 4 сигнала майн оптически, и передает по мультиплексу их в одиночный канал для оптически передачи 100Gb/s. Обратно, на стороне приемника, модуля де-системы мултиплекса оптически входной сигнал 100Gb/s в 4 сигнала майн, и преобразовывают их до 4 майны вывели наружу электрические данные.
Центральные длины волны 4 майн 1270 nm, 1290 nm, 1310 nm и 1330 nm. Он содержит двухшпиндельный соединитель LC для оптически интерфейса и контактный разъем 38 для электрического интерфейса. Для того чтобы уменьшить оптически систему рассеивания в долгосрочной перспективе, однорежимное волокно (SMF) должно быть приложено в этом модуле.





Особенности

  • 4 дизайн майн MUX/DEMUX
  • Интегрированное CWDM TOSA/РОЗА для достигаемости до 20 km над SMF
  • Поддержка 100GBASE-CWDM4 для линии тарифа 103.125Gbps и OTU4 для линии тарифа 111.81Gbps
  • Агрегатная ширина полосы частот > 100Gbps
  • Двухшпиндельные соединители LC
  • Уступчивый с обломоком IEEE 802.3bm CAUI-4 стандарта статьи 88 IEEE 802.3-2012 к стандарту модуля электрическому стандартному ITU-T G.959.1-2012-02 ·
  • Одиночный работать электропитания +3.3V
  • Встроенные цифровые диагностические функции
  • Диапазон температур 0°C к 70°C
  • Часть RoHS уступчивая



Применения

  • Локальная сеть (LAN)
  • Сеть широкого пространства (БОЛЕЗНЕННАЯ)
  • Переключатели локальных сетей и применения маршрутизатора



Оптически параметры



Параметр Символ Минута Тип Макс Блок Примечание
Тариф данных в канал   - 25,78125   Gbps
Расход энергии   - 2,5 3,5 W
Поставка настоящая Icc   0,75 1,0
I/O контроля высотой с Напряжени тока VIH 2,0   Vcc V
I/O контроля Напряжени тока-низкий VIL 0   0,7 V
Межканальный уклоните TSK     150 Ps
Продолжительность RESETL     10   Мы
RESETL Де-утверждают время       100 госпожа
Сила в срок       100 госпожа
Передатчик
Законченное одиночное вывело наружу допуск напряжения тока   0,3   4 V 1
Допуск напряжения тока единого режима   15     mV
Передайте напряжение тока разнице во входного сигнала VI 120   1200 mV
Передайте импеданс разнице во входного сигнала ZIN 80 100 120
Дрожание входного сигнала данных зависимое DDJ     0,1 UI
Дрожание итога ввода данных TJ     0,28 UI
Приемник
Законченное одиночное вывело наружу допуск напряжения тока   0,3   4 V
Напряжение тока разнице в выхода Rx Vo   600 800 mV
Подъем выхода Rx и напряжение тока падения Tr/Tf     35 ps 1
Полное дрожание TJ     0,7 UI
Детерминистское дрожание DJ     0,42 UI



Упорядочение информации



100G QSFP28
QSFP28-100G-SR4 103,1 Gbp 850nm MMF MTP/MPO 100m VCSEL 850nm
QSFP28-100G-LR4 103,1 Gbp 1310nm SMF Дуплекс LC 10km DML 1310nm
QSFP28-100G-ER4 103.1Gbps 1310nm SMF Дуплекс LC 25km-40km 4x EML
QSFP28-100G-PSM4 103,1 Gbp 1310nm SMF MTP/MPO 500m 4x DFB
QSFP28-100G-LR-S 103,1 Gbp 1310nm SMF MTP/MPO 2km 4x DFB
QSFP28-100G-CWDM4-S 103,1 Gbp CWDM SMF Дуплекс LC 2km DML CWDM
1271~1331nm
QSFP28-100G-CWDM4-L 103,1 Gbp CWDM SMF Дуплекс LC 10km DML CWDM
1271~1331nm
