| МОК: | 1 часть |
| стандартная упаковка: | 10pcs/plastic сумка, 500pcs/carton |
| Срок доставки: | Не позднее 1-3 дней работы |
| способ оплаты: | L/C, T/T, западное соединение, кредитная карточка |
| Пропускная способность: | 100 000 ПК в месяц |

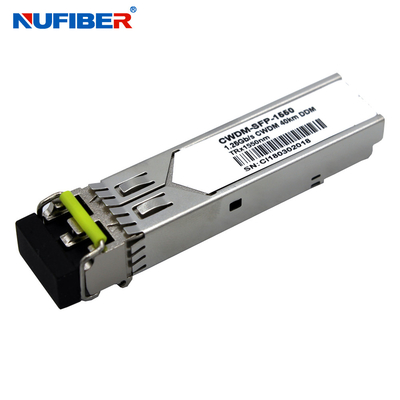

NuFiberCWDM-SFP-GE40-XXСерия однорежимный приемопередатчик представляет собой небольшой форм-фактор подключаемый модуль для дуплексной оптической передачи данных, таких как Гигабит Ethernet 1000BASE-ZX и Fiber Channel 1x SM-LC-L FC-PI.Это с SFP 20-прицепный разъем, чтобы позволить горячий плагинЭтот модуль предназначен для одномодового волокна и работает на номинальной длине волны CWDM.
Раздел передатчика использует многократный квантовый лазер CWDM DFB и является лазером класса 1 в соответствии с Международным стандартом безопасности IEC-60825.Секция приемника использует интегрированный детектор InGaAs преамплификатор (IDP), установленный в оптическом заголовке и ограничивающий пост-усилитель IC.CWDM-SFP-GE40-XXсерии предназначены для соответствия SFF-8472.
Оптические параметры ((TOP = -40 до 85 °C, VCC = 3,135 до 3,465 вольт)
| Параметр | Символ | Минуты. | Типичный | Макс. | Единица | Примечание |
| Раздел передатчика: | ||||||
| Длина волны центра | λc | λ-6 | λ | λ+6.5 | nm | |
| Спектральная ширина ((-20 дБ) | △λ | 1 | nm | |||
| Соотношение подавления бокового режима | SMSR | 30 | ДБ | |||
| Выходная оптическая мощность | ПВыйти. | -2 | +3 | dBm | 1 | |
| Время оптического подъема/падения | tr/ tf | 260 | пс | 2 | ||
| Соотношение вымирания | Скорая помощь | 8.2 | ДБ | |||
| Глазная маска для оптического выхода | Соответствует стандарту IEEE802.3z ((класс 1 безопасности лазера) | |||||
| Раздел приемника: | ||||||
| Длина волны оптического входа | λc | 1260 | 1620 | nm | ||
| Перегрузка приемника | ПОль | -8 | dBm | 3 | ||
| Чувствительность к RX | Сен | - 24 года. | dBm | 3 | ||
| RX_LOS утверждать | СОА. | -40 | dBm | |||
| RX_LOS Отмена заявки | СОD | - 25 | dBm | |||
| Гистереза RX_LOS | СОH | 0.5 | ДБ | |||
| Общие характеристики: | ||||||
| Коэффициент данных | BR | 1.063/1.25 | Гб/с | |||
| Показатель ошибок | BER | 10- 12 | ||||
| Максимальная поддерживаемая длина связи на 9/125μm SMF@1.25Gb/s | ЛМаксимум | 40 | км | |||
| Общий бюджет системы | ЛБ | 21 | ДБ | |||
Информация о заказе
| SFP с двумя волокнамиПередатчик | |
| Номер части | Описание продукта |
| 155Mbp/s SFPПередатчик | |
| FE-SX-MM850 | 155 Мбит/с, 850 нм ММ 2 км Двойная ЛС, DDM 0°C~+70°C |
| FE-SX-MM1310 | 155 Мбит / с, 1310 нм ММ 2 км Двойной LC, DDM 0 °C ~ + 70 °C |
| FE-LX20-SM1310 | 155 Мбит/с, 1310 нм SM 20 км Двойной LC, DDM 0°C~+70°C |
| FE-LX40-SM1310 | 155 Мбит/с, 1310 нм SM 40 км Двойной LC, DDM 0°C~+70°C |
| FE-LX80-SM1550 | 155 Мбит/с, 1550 нм SM 80 км Двойной LC, DDM 0°C~+70°C |
| FE-LX120-SM1550 | 155 Мбит / с, 1550 нм SM 120 км Двойной LC, DDM 0 °C ~ + 70 °C |
| 1.25 Гбит / с SFPПередатчик | |
| GE-SX-MM850 | 1.25Gbps, 850nm MM 500m Двойной LC, DDM 0°C~+70°C |
| GE-SX-MM1310 | 1.25 Gbps, 1310nm MM 2km Двойной LC, DDM 0°C~+70°C |
| GE-LX20-SM1310 | 1.25Gbps, 1310nm SM 20km Двойной LC, DDM 0°C~+70°C |
| GE-LX40-SM1310 | 1.25Gbps, 1310nm SM 40km Двойной LC, DDM 0°C~+70°C |
| GE-LX60-SM1550 | 1.25Gbps, 1550nm SM 60km Двойной LC, DDM 0°C~+70°C |
| GE-LX80-SM1550 | 1.25Gbps, 1550nm SM 80km Двойной LC, DDM 0°C~+70°C |
| GE-LX120-SM1550 | 1.25Gbps, 1550nm SM 120km Двойной LC, DDM 0°C~+70°C |
| 10 Гбит/с SFPПередатчик | |
| SFP+-10GB-SR | 10G SFP+ SR многорежимные двойные волокна LC 850nm 300M |
| SFP+-10GB-LRM | 10G SFP+ LRM многорежимные двойные волокна LC 1310nm 220M |
| SFP+-10GB-LR | 10G SFP+ LR Одномодный двойной волоконный кабель LC 1310nm 20km |
| SFP+-10GB-ERМ | 10G SFP+ER одномодный двойной волоконный кабель LC 1310nm 40km |
| SFP+-10GB-ER | 10G SFP+ER одномодный двойной волоконный кабель LC 1550nm 40km |
| SFP+-10GB-ZR | 10G SFP+ZR Одномодный двойной волоконный кабель LC 1550nm 80km |
| SFP+10G40-CWDM | 1470 ~ 1610nm CWDM SFP+ 40 км |
| SFP+10G80-CWDM | 1470~1570nm CWDM SFP+ 80 км |
| SFP+10G80-CWDM | 1590~1610nm CWDM SFP+ 80 км |
| SFP+10G40-DWDM | DWDM SFP+ 40 км |
| SFP+10G80-DWDM | DWDM SFP+ 80 км |
| XФППередатчик | |
| XFP-10G-SR | 10G XFP SR многомодный двойной волоконный LC 850nm 300M |
| XFP-10G-LRM | 10G XFP LRM Одномодный двойной волокна LC 1310nm 10km |
| XFP-10G-LR | 10G XFP LR Одномодный двойной волокна LC 1310nm 20 км |
| XFP-10G-ER | 10G XFP ER Одномодный двойной волоконный кабель LC 1550nm 40km |
| XFP-10G-ZR | 10G XFP ZR одномодный двойной волоконный LC 1550nm 80km |
| CWDM DWDM передатчик | |
| XFP-CWDM-40xx | 1470 ~ 1610nm CWDM XFP 40 км |
| XFP-CWDM-80xx | 1470 ~ 1570nm CWDM XFP 80 км |
| XFP-CWDM-80xx | 1590 ~ 1610nm CWDM XFP 80 км |
| XFP-DWDM-40xx | DWDM XFP 40 км |
| XFP-DWDM-80xx | DWDM XFP 80 км |
| XFP-DWDM-100xx | DWDM XFP100 км |
Продукты показывают
Упаковка и перевозка
Выставка завода
|
|
