| МОК: | 1 часть |
| стандартная упаковка: | 10pcs/plastic сумка, 200pcs/carton |
| Срок доставки: | 2-3 дня |
| способ оплаты: | T/T, западное соединение |
| Пропускная способность: | 1000 частей/неделя |

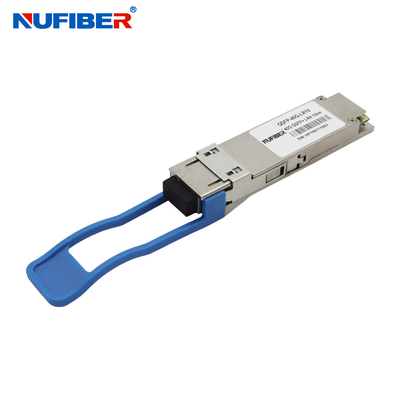

QSFP-40G-LR4 40Gb/s QSFP+ Приемник 10km 1310nm SMF дуплексный LC оптический модуль совместим с Cisco Huawei HP
40 Гбит/с 10 км QSFP+ приемопередатчик
Горячее подключение, двойной LC-коннектор, однорежимный
Описание продукта
QSFP-40G-LR4 - это модуль приемопередатчика, предназначенный для оптических коммуникаций на расстоянии 10 км. Конструкция соответствует стандарту 40GBASE-LR4 стандарта IEEE P802.3ba.Модуль преобразует 4 входных канала (ch) электрических данных 10 Гбит/с в 4 оптических сигнала CWDM, и мультиплексирует их в один канал для оптической передачи 40 Гбит/с. С другой стороны, на стороне приемника модуль оптически демультиплексирует вход 40 Гбит/с в сигналы 4 каналов CWDM,и преобразует их в 4-канальный выход электрических данных.
Центральные длины волн 4 каналов CWDM составляют 1271, 1291, 1311 и 1331 нм в качестве членов
сетки длины волны CWDM, определенной в ITU-T G694.2Он содержит двойной LC-коннектор для
для оптического интерфейса и 38-прицепного разъема для электрического интерфейса.
Дисперсия в системе дальнего радиуса действия, одномодное волокно (SMF) должно применяться в этом модуле.
Ключевые особенности
4 CWDM-полосы MUX/DEMUX дизайн |
Пропускная способность до 11,2 Гбит/с на канал |
Совокупная пропускная способность > 40 Гбит/с |
Двойной LC-коннектор |
Соответствует стандартам 40G Ethernet IEEE802.3ba и 40GBASE-LR4 |
Соответствует QSFP MSA |
До 10 км передачи |
Соответствует стандартам QDR/DDR Infiniband |
Работающий однократный +3,3V источник питания |
Встроенные цифровые диагностические функции |
Температурный диапазон от 0 до 70 °C |
Соответствует требованиям RoHS |
Применение
С одной стойки на другую |
Центры обработки данных коммутаторы и маршрутизаторы |
Сети метро |
Коммутаторы и маршрутизаторы |
40G BASE-LR4 Ethernet-ссылки |
Оптические параметры ((T)ОП= от 0 до 70°C, VCC= 3.13На три.47 вольт)
| Параметр | Символ | Минуты | Тип | Макс | Единица | Судья. |
| Передатчик | ||||||
| Назначение длины волны | L0 | 1264.5 | 1271 | 1277.5 | nm | |
| L1 | 1284.5 | 1291 | 1297.5 | nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | nm | ||
| L3 | 1324.5 | 1331 | 1337.5 | nm | ||
| Соотношение подавления в боковом режиме | SMSR | 30 | - | - | ДБ | |
| Общая средняя пусковая мощность | ПТ | - | - | 8.3 | dBm | |
| Средняя запускная мощность на каждой полосе | -7 | - | 2.3 | dBm | ||
| Разница в мощности запуска между любыми двумя полосами движения (OMA) | - | - | 6.5 | ДБ | ||
| Амплитуда оптической модуляции, каждая полоса | ОМА | - 4 | +3.5 | dBm | ||
| Мощность запуска в OMA минус | ||||||
Наказание за передачу и диспергирование | - Четыре.8 | - | dBm | |||
| TDP, каждая полоса | TDP | 2.3 | ДБ | |||
| Соотношение вымирания | Скорая помощь | 3.5 | - | - | ДБ | |
Передатчик глазной маски Определение {X1, | {0}25, 0.4, 0.45, 0.25, 0.28, 0,4} | |||||
| Толерантность оптических потерь возврата | - | - | 20 | ДБ | ||
Информация о заказе
| QSFP-40G-SR4 | 40 Гбит/с 150 м MPO/MTP соединитель, многорежимный, 850 нм |
| QSFP-40G-LR4 | 40 Гбит/с 10 км двойной LC соединитель, однорежимный,1270-1330 нм |
| QSFP-40G-ER4 | 40 Гбит/с 40 км двойной LC-коннектор, однорежимный,1270-1330 нм |
| QSFP-40G-LR-S | 40 Гбит/с 2 км PSM4 MPO соединитель, однорежимный,1310 нм |
| QSFP-40G-LR-S | 40 Гбит/с 10 км PSM4 MPO соединитель, однорежимный,1310 нм |
| QSFP-40G-LX4 | 40 Гбит/с 150 м двойной LC-коннектор, многорежимный ((OM3),1270-1330 нм |
| QSFP-40G-LX4 | 40 Гбит/с 2 км двойной LC соединитель, однорежимный,1270-1330 нм |
Продукты показывают
|
|
