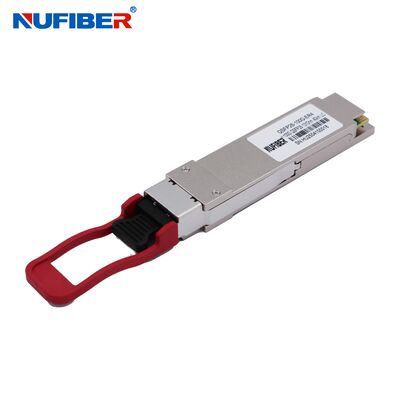

100 Гб/с QSFP28 30 км передатчик ((QSFP28-100G-ER4Легко)

Двойной LC-коннектор, однорежимный, DDM

QSFP28-100G-ER4 Lite LWDM одномодовый трансивер 30 км с двумя разъемами LC 0

ОПИСАНИЯ

NUFIBER 100G-QSFP28-ER4 Lite предназначен для 30 км оптических коммуникаций.4-полосный оптический приемник и блок управления модулем, включающий 2-проводной серийный интерфейсОптические сигналы мультиплексируются на одномодное волокно через стандартный LC-коннектор.

СТРАНИЦЫ

скорость поддержки линий от 103,125 Гбит/с;
скорость передачи данных до 25,78125 Гбит/с на канал;
До 30 км передачи на однорежимном волоконном оптоводе;
LAN WDM DML лазер и APD;
высокоскоростной электрический интерфейс ввода/вывода (CAUI-4);
I2C интерфейс с интегрированным цифровым диагностическим мониторингом;
пакет QSFP28 MSA с двойным разъемом LC;
Однократное питание +3,3 В;

рассеивание

Коммерческая: < 4,5 Вт

Промышленный: < 5,5 Вт

Диапазон температуры:

Коммерческий: 0°C ~ +70°C

Промышленный: -40°C ~ +85°C

Соответствует Директиве ЕС 2015/863/ЕС;

Применение

100GBASE-ER4 Ethernet
Соединения 100G Datacom& Telecom
100G 4WDM-40

Информация о заказах

Пакет	Часть продукта NО.	Коэффициент данных (((Gbps)	СМИ	Расстояние передачи (km)	Температурный диапазон°C)		Лазер	Сила Рассеивание(W)
QSFP28	QSFP28-100G-ER4	103.125	SMF	40	0 ~ 70	Коммерческие	LWDM	<4.5
QSFP28	QSFP28-100G-ER4-D ((I)	103.125	SMF	40	-40 ~ 85	Промышленный	LWDM	<5.5

Абсолютные максимальные рейтинги

Параметр	Символ	Минуточку.	Макс. Макс.	Единица
Температура хранения	ТС	-40	+85	°C
Максимальное напряжение питания	ВКК	-Нет.5	3.6	V
Относительная операционная Влажность	RH		85	%

Рекомендуемые условия эксплуатации

Параметр	Символ	Минуточку.	Типичный	Макс. Макс.	Единица	Примечания
Операционная температура	Сверху	0		+70	°C	QSFP28-100G-ER4
Операционная температура	Сверху	-40		+85	°C	QSFP28-100G-ER4-(I)
Напряжение питания	V_CC	3.13	3.3	3.47	V
Ток питания	Я..._CC			1.36	А.	QSFP28-100G-ER4
Ток питания	Я..._CC			1.67	А.	QSFP28-100G-ER4-(I)
Максимальное рассеивание энергии	П_D			4.5	W	QSFP28-100G-ER4
Максимальное рассеивание энергии	П_D			5.5	W	QSFP28-100G-ER4-(I)
Совокупная скорость передачи битов	BR_AVE		103.125		Гб/с
Коэффициент бит-линий	BR_LANE		25.78125		Гб/с
Расстояние передачи	TD			40	км
Соединенные волокна	Однорежимные волокна					9/125um SMF

Оптические характеристики

Параметр	Символ	Минуточку.	Типичный	Макс. Макс.	Единица	Примечания
Передатчик
Скорость сигнализации на полосу			25.78125		Гбит/с
Длина волны полосы	L0	1294.53	1295.56	1296.59	nm
	L1	1299.02	1300.05	1301.09	nm
	L2	1303.54	1304.58	1305.63	nm
	L3	1308.09	1309.14	1310.19	nm
Общая средняя пусковая мощность	П_T			12.5	dBm	1
Средняя пусковая мощность на полосу,	Павг	0		6.5	dBm	1
ОМА, каждая полоса	П_ОМА	0		6.5	dBm	1
Разница в мощности запуска между любыми двумя полосами (средний и OMA) между любыми двумя полосами (OMA)	Пткс, разница			3	ДБ
Средняя выходная мощность (выключение лазера)	П_{отключить}			-30	dBm
Соотношение подавления бокового режима	SMSR	30			ДБ
Соотношение вымирания	Скорая помощь	4.5			ДБ
RIN20OMA	RIN			-130	dB/Hz
Толерантность оптических потерь возврата	TOL			20	ДБ
Отражение передатчика	R_T			-26	ДБ
Маска для глаз	{0}25,0.4, 0.45, 0.25, 0.28, 0,4}				%	2
Приемник
Скорость сигнализации, по полосе движения			25.78125		Гбит/с
Центральная длина волны 0	λ0	1294.53	1295.56	1296.59	nm
Центр длины волны 1	λ1	1299.02	1300.05	1301.09	nm
Центральная длина волны 2	λ2	1303.54	1304.58	1305.63	nm
Центр длины волны 3	λ3	1308.09	1309.14	1310.19	nm
Предельный уровень повреждений на каждой полосе	Ущерб	- Второй.5			dBm
Средняя приемная мощность на одну полосу		- 23.		- Три.5	dBm
Чувствительность приемника, каждая полоса	SEN			-16	dBm	3
Лос-Ассерт	Потеря	-30			dBm
Los De-assert (Лос Де-ассерт)	LosDA			- 22 года.	dBm
" Гистереза "	Потеря	0.5			ДБ

Примечание:

Оптическая мощность запускается в SMF.
Измерение с помощью PRBS 2³¹-1 тест-паттерн @25.78125Ударное соотношение ≤5E-5.
Измерение с помощью PRBS 2³¹-1 тест @ 25,78125 Гбит/с, BER≤1E-12.

Электрические характеристики

Параметр	Символ	Минуточку.	Типичный	Макс. Макс.	Единица	Примечания
Передатчик (входный модуль)
Скорость передачи данных, по полосе			25.78125		Гбит/с
Дифференциальное напряжение pk-pk	Впп			900	mV	1
Напряжение общего режима	Vcm	- 350		2850	mV
Время перехода	Трайз/Tfall	10			пс	2
Приемник (выход модуля)
Скорость передачи данных, по полосе			25.78125		Гбит/с
Шум общего режима, RMS	ВРМ			17.5	mV
Дифференциальное колебание выходного напряжения	Воут, пп			900	mV
Ширина глаз	EW15	0.57			ИП
Высота глаз	EH15	228			mV
Дифференциальное несоответствие сопротивления окончания				10	%	1
Время перехода	Трайз/Tfall	12			пс

Примечания:

1При 1 МГц.

2. 20% ~ 80%.

Цифровая диагностика

Параметр	Диапазон	Единица	Точность	Калибровка
Температура	от 0 до +70	°C	± 3°C	Внутренний / внешний
Напряжение	3От 0 до 3.6	V	± 3%	Внутренний / внешний
Прямой поток	от 30 до 100	mA	± 10%	Внутренний / внешний
TX Power	От 1 до 6.5	dBm	± 3 дБ	Внутренний / внешний
Сила RX	-23 к -3.5	dBm	± 3 дБ	Внутренний / внешний

Примечание:

Передатчики обеспечивают содержимое серийной памяти ID и диагностическую информацию о текущих условиях работы через серийный интерфейс с двумя проводами (SCL, SDA).Диагностическая информация с внутренней калибровки или внешней калибровки все реализованы, включая наблюдение за принимаемой мощностью, наблюдение за передаваемой мощностью, наблюдение за преимущественным током, наблюдение за напряжением питания и наблюдение за температурой.

Диаграмма подставки

QSFP28-100G-ER4 Lite LWDM одномодовый трансивер 30 км с двумя разъемами LC 1

Описание фиксатора

ПИН-код	Логика	Символ	Описание	Включатель Скв.	Примечания
1		ГНД	Земля	1	1
2	CML-I	Tx2n	Ввод данных с перевернутой передачей	3
3	CML-I	Tx2p	Выходные данные неинвертированного передатчика	3
4		ГНД	Земля	1	1
5	CML-I	Тх4н	Ввод данных с перевернутой передачей	3
6	CML-I	Tx4p	Выходные данные неинвертированного передатчика	3
7		ГНД	Земля	1	1
8	LVTLL-I	МодSELL	Выбор модуля	3
9	LVTLL-I	Перезагрузить	Перезагрузка модуля	3
10		VccRx	Приемник питания +3,3В	2	2
11	LVCMOS-I/O	SCL	Часы серийного интерфейса с двумя проводами	3
12	LVCMOS-I/O	SDA	Данные серийного интерфейса с двумя проводами	3

13		ГНД	Земля	1
14	CML-O	Rx3p	Неинвертированный выход данных от приемника	3
15	CML-O	Rx3n	Выход данных с перевернутым приемником	3
16		ГНД	Земля	1	1
17	CML-O	Rx1p	Неинвертированный выход данных от приемника	3
18	CML-O	Rx1n	Выход данных с перевернутым приемником	3
19		ГНД	Земля	1	1
20		ГНД	Земля	1	1
21	CML-O	Rx2n	Выход данных с перевернутым приемником	3
22	CML-O	Rx2p	Неинвертированный выход данных от приемника	3
23		ГНД	Земля	1	1
24	CML-O	Rx4n	Выход данных с перевернутым приемником	3	1
25	CML-O	Rx4p	Неинвертированный выход данных от приемника	3
26		ГНД	Земля	1	1
27	LVTTL-O	ModPrsL	Модуль присутствует	3
28	LVTTL-O	IntL/Rx_LOS	Перерыв/Rx_LOS	3
29		VccTx	Передатчик питания +3,3 V	2	2
30		Vcc1	+3,3 В питание	2	2
31	LVTTL-I	LPMode/TxDIS	Режим низкой мощности/Tx_Disable	3
32		ГНД	Земля	1	1
33	CML-I	Tx3p	Ввод данных необращенного передатчика	3
34	CML-I	Тх3н	Выход данных с перевернутой передачей	3
35		ГНД	Земля	1	1
36	CML-I	Ч1p	Ввод данных необращенного передатчика	3
37	CML-I	Тх1н	Выход данных с перевернутой передачей	3
38		ГНД	Земля	1	1

Примечания:

GND - это символ для сигнала и питания (мощности), распространенный для модуля QSFP28.Подключите их непосредственно к борту хоста сигнал общей земной плоскости.
Vcc Rx, Vcc1 и Vcc Tx являются источниками питания приемника и передатчика и должны применяться одновременно.Каждый из коннекторных булав имеет номинальный ток 500 мА.

Информация EEPROM

Карта памяти EEPROM с описанием поля данных

QSFP28-100G-ER4 Lite LWDM одномодовый трансивер 30 км с двумя разъемами LC 2

Механические характеристики (единицы: мм)

QSFP28-100G-ER4 Lite LWDM одномодовый трансивер 30 км с двумя разъемами LC 3

Тэги:

продукты

МОК:	1 шт.
стандартная упаковка:	плита 4pcs/plastic,
Срок доставки:	В течение 1-3 рабочих дней
способ оплаты:	L/C, T/T, Western Union, кредитная карта
Пропускная способность:	10 000 шт в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

NuFiber

Сертификация

CE FCC Rohs

Номер модели

КСФП28-100Г-ЭР4 Облегченный

Скорость передачи данных:

100 ГБ/с

Длина волны:

1270-1330nm

Расстояние:

30 км

Разъем:

поддерживать

Тип волокна:

SingleMode

Источник питания:

3,3 В

Рабочая температура:

0~70℃

Гарантия:

1 год

Совместимость:

Huawei, Cisco, HP, H3C…

Производитель:

Количество мин заказа:

1 шт.

Упаковывая детали:

плита 4pcs/plastic,

Время доставки:

В течение 1-3 рабочих дней

Условия оплаты:

L/C, T/T, Western Union, кредитная карта

Поставка способности:

10 000 шт в месяц

Описание продукта

100 Гб/с QSFP28 30 км передатчик ((QSFP28-100G-ER4Легко)

Двойной LC-коннектор, однорежимный, DDM

QSFP28-100G-ER4 Lite LWDM одномодовый трансивер 30 км с двумя разъемами LC 0

ОПИСАНИЯ

СТРАНИЦЫ

скорость поддержки линий от 103,125 Гбит/с;
скорость передачи данных до 25,78125 Гбит/с на канал;
До 30 км передачи на однорежимном волоконном оптоводе;
LAN WDM DML лазер и APD;
высокоскоростной электрический интерфейс ввода/вывода (CAUI-4);
I2C интерфейс с интегрированным цифровым диагностическим мониторингом;
пакет QSFP28 MSA с двойным разъемом LC;
Однократное питание +3,3 В;

рассеивание

Коммерческая: < 4,5 Вт

Промышленный: < 5,5 Вт

Диапазон температуры:

Коммерческий: 0°C ~ +70°C

Промышленный: -40°C ~ +85°C

Соответствует Директиве ЕС 2015/863/ЕС;

Применение

100GBASE-ER4 Ethernet
Соединения 100G Datacom& Telecom
100G 4WDM-40

Информация о заказах

Пакет	Часть продукта NО.	Коэффициент данных (((Gbps)	СМИ	Расстояние передачи (km)	Температурный диапазон°C)		Лазер	Сила Рассеивание(W)
QSFP28	QSFP28-100G-ER4	103.125	SMF	40	0 ~ 70	Коммерческие	LWDM	<4.5
QSFP28	QSFP28-100G-ER4-D ((I)	103.125	SMF	40	-40 ~ 85	Промышленный	LWDM	<5.5

Абсолютные максимальные рейтинги

Параметр	Символ	Минуточку.	Макс. Макс.	Единица
Температура хранения	ТС	-40	+85	°C
Максимальное напряжение питания	ВКК	-Нет.5	3.6	V
Относительная операционная Влажность	RH		85	%

Рекомендуемые условия эксплуатации

Параметр	Символ	Минуточку.	Типичный	Макс. Макс.	Единица	Примечания
Операционная температура	Сверху	0		+70	°C	QSFP28-100G-ER4
Операционная температура	Сверху	-40		+85	°C	QSFP28-100G-ER4-(I)
Напряжение питания	V_CC	3.13	3.3	3.47	V
Ток питания	Я..._CC			1.36	А.	QSFP28-100G-ER4
Ток питания	Я..._CC			1.67	А.	QSFP28-100G-ER4-(I)
Максимальное рассеивание энергии	П_D			4.5	W	QSFP28-100G-ER4
Максимальное рассеивание энергии	П_D			5.5	W	QSFP28-100G-ER4-(I)
Совокупная скорость передачи битов	BR_AVE		103.125		Гб/с
Коэффициент бит-линий	BR_LANE		25.78125		Гб/с
Расстояние передачи	TD			40	км
Соединенные волокна	Однорежимные волокна					9/125um SMF

Оптические характеристики

Параметр	Символ	Минуточку.	Типичный	Макс. Макс.	Единица	Примечания
Передатчик
Скорость сигнализации на полосу			25.78125		Гбит/с
Длина волны полосы	L0	1294.53	1295.56	1296.59	nm
	L1	1299.02	1300.05	1301.09	nm
	L2	1303.54	1304.58	1305.63	nm
	L3	1308.09	1309.14	1310.19	nm
Общая средняя пусковая мощность	П_T			12.5	dBm	1
Средняя пусковая мощность на полосу,	Павг	0		6.5	dBm	1
ОМА, каждая полоса	П_ОМА	0		6.5	dBm	1
Разница в мощности запуска между любыми двумя полосами (средний и OMA) между любыми двумя полосами (OMA)	Пткс, разница			3	ДБ
Средняя выходная мощность (выключение лазера)	П_{отключить}			-30	dBm
Соотношение подавления бокового режима	SMSR	30			ДБ
Соотношение вымирания	Скорая помощь	4.5			ДБ
RIN20OMA	RIN			-130	dB/Hz
Толерантность оптических потерь возврата	TOL			20	ДБ
Отражение передатчика	R_T			-26	ДБ
Маска для глаз	{0}25,0.4, 0.45, 0.25, 0.28, 0,4}				%	2
Приемник
Скорость сигнализации, по полосе движения			25.78125		Гбит/с
Центральная длина волны 0	λ0	1294.53	1295.56	1296.59	nm
Центр длины волны 1	λ1	1299.02	1300.05	1301.09	nm
Центральная длина волны 2	λ2	1303.54	1304.58	1305.63	nm
Центр длины волны 3	λ3	1308.09	1309.14	1310.19	nm
Предельный уровень повреждений на каждой полосе	Ущерб	- Второй.5			dBm
Средняя приемная мощность на одну полосу		- 23.		- Три.5	dBm
Чувствительность приемника, каждая полоса	SEN			-16	dBm	3
Лос-Ассерт	Потеря	-30			dBm
Los De-assert (Лос Де-ассерт)	LosDA			- 22 года.	dBm
" Гистереза "	Потеря	0.5			ДБ

Примечание:

Оптическая мощность запускается в SMF.
Измерение с помощью PRBS 2³¹-1 тест-паттерн @25.78125Ударное соотношение ≤5E-5.
Измерение с помощью PRBS 2³¹-1 тест @ 25,78125 Гбит/с, BER≤1E-12.

Электрические характеристики

Параметр	Символ	Минуточку.	Типичный	Макс. Макс.	Единица	Примечания
Передатчик (входный модуль)
Скорость передачи данных, по полосе			25.78125		Гбит/с
Дифференциальное напряжение pk-pk	Впп			900	mV	1
Напряжение общего режима	Vcm	- 350		2850	mV
Время перехода	Трайз/Tfall	10			пс	2
Приемник (выход модуля)
Скорость передачи данных, по полосе			25.78125		Гбит/с
Шум общего режима, RMS	ВРМ			17.5	mV
Дифференциальное колебание выходного напряжения	Воут, пп			900	mV
Ширина глаз	EW15	0.57			ИП
Высота глаз	EH15	228			mV
Дифференциальное несоответствие сопротивления окончания				10	%	1
Время перехода	Трайз/Tfall	12			пс

Примечания:

1При 1 МГц.

2. 20% ~ 80%.

Цифровая диагностика

Параметр	Диапазон	Единица	Точность	Калибровка
Температура	от 0 до +70	°C	± 3°C	Внутренний / внешний
Напряжение	3От 0 до 3.6	V	± 3%	Внутренний / внешний
Прямой поток	от 30 до 100	mA	± 10%	Внутренний / внешний
TX Power	От 1 до 6.5	dBm	± 3 дБ	Внутренний / внешний
Сила RX	-23 к -3.5	dBm	± 3 дБ	Внутренний / внешний

Примечание:

Диаграмма подставки

QSFP28-100G-ER4 Lite LWDM одномодовый трансивер 30 км с двумя разъемами LC 1

Описание фиксатора

ПИН-код	Логика	Символ	Описание	Включатель Скв.	Примечания
1		ГНД	Земля	1	1
2	CML-I	Tx2n	Ввод данных с перевернутой передачей	3
3	CML-I	Tx2p	Выходные данные неинвертированного передатчика	3
4		ГНД	Земля	1	1
5	CML-I	Тх4н	Ввод данных с перевернутой передачей	3
6	CML-I	Tx4p	Выходные данные неинвертированного передатчика	3
7		ГНД	Земля	1	1
8	LVTLL-I	МодSELL	Выбор модуля	3
9	LVTLL-I	Перезагрузить	Перезагрузка модуля	3
10		VccRx	Приемник питания +3,3В	2	2
11	LVCMOS-I/O	SCL	Часы серийного интерфейса с двумя проводами	3
12	LVCMOS-I/O	SDA	Данные серийного интерфейса с двумя проводами	3

13		ГНД	Земля	1
14	CML-O	Rx3p	Неинвертированный выход данных от приемника	3
15	CML-O	Rx3n	Выход данных с перевернутым приемником	3
16		ГНД	Земля	1	1
17	CML-O	Rx1p	Неинвертированный выход данных от приемника	3
18	CML-O	Rx1n	Выход данных с перевернутым приемником	3
19		ГНД	Земля	1	1
20		ГНД	Земля	1	1
21	CML-O	Rx2n	Выход данных с перевернутым приемником	3
22	CML-O	Rx2p	Неинвертированный выход данных от приемника	3
23		ГНД	Земля	1	1
24	CML-O	Rx4n	Выход данных с перевернутым приемником	3	1
25	CML-O	Rx4p	Неинвертированный выход данных от приемника	3
26		ГНД	Земля	1	1
27	LVTTL-O	ModPrsL	Модуль присутствует	3
28	LVTTL-O	IntL/Rx_LOS	Перерыв/Rx_LOS	3
29		VccTx	Передатчик питания +3,3 V	2	2
30		Vcc1	+3,3 В питание	2	2
31	LVTTL-I	LPMode/TxDIS	Режим низкой мощности/Tx_Disable	3
32		ГНД	Земля	1	1
33	CML-I	Tx3p	Ввод данных необращенного передатчика	3
34	CML-I	Тх3н	Выход данных с перевернутой передачей	3
35		ГНД	Земля	1	1
36	CML-I	Ч1p	Ввод данных необращенного передатчика	3
37	CML-I	Тх1н	Выход данных с перевернутой передачей	3
38		ГНД	Земля	1	1

Примечания:

GND - это символ для сигнала и питания (мощности), распространенный для модуля QSFP28.Подключите их непосредственно к борту хоста сигнал общей земной плоскости.
Vcc Rx, Vcc1 и Vcc Tx являются источниками питания приемника и передатчика и должны применяться одновременно.Каждый из коннекторных булав имеет номинальный ток 500 мА.

Информация EEPROM

Карта памяти EEPROM с описанием поля данных

QSFP28-100G-ER4 Lite LWDM одномодовый трансивер 30 км с двумя разъемами LC 2

Механические характеристики (единицы: мм)

QSFP28-100G-ER4 Lite LWDM одномодовый трансивер 30 км с двумя разъемами LC 3
