| МОК: | 1 часть |
| стандартная упаковка: | плита 4pcs/plastic, |
| Срок доставки: | Не позднее 1-3 дней работы |
| способ оплаты: | L/C, T/T, западное соединение, кредитная карточка |
| Пропускная способность: | 10 000 ПК в месяц |
(QSFP28-100G-SR4)

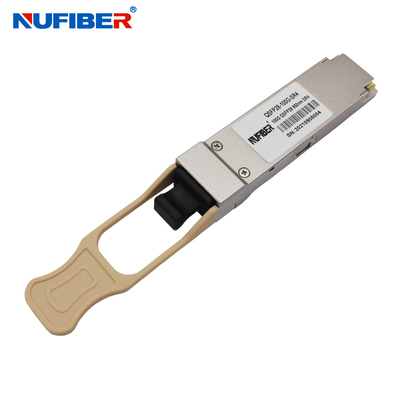

QSFP28-100G-SR4 100Gb/s QSFP28 Мультимодный приемник 100m 850nm MPO/MTP
Горячее подключение, MTP/MPO соединитель, 850nm, VCSEL, мультимодный
QSFP28-100G-SR4 - это модуль приемопередатчика, предназначенный для приложений оптической связи на 100 м. Конструкция соответствует 100GbASE-SR4 стандарта IEEE 802.3-2012 Clause 88.3bm CAUI-4 чип на модуль электрический стандарт ITU-T G.959.1-2012-02 стандарт. Модуль преобразует 4 входных канала (ch) 25,78 Гбит/с в 27,95 Гбит/с электрических данных в 4-полосные оптические сигналы,и мультиплексировать их в один канал для оптической передачи 100 Гбит/сС другой стороны, на стороне приемника модуль оптически де-многократно 100 Гбит/с вход в 4 полосы сигналов, и преобразует их в 4 полосы выходные электрические данные.
Особенности
Заявления
Оптические параметры
| Параметр | Символ | Минуты | Тип | Макс | Единица | Примечание | |
| Скорость передачи данных по каналу | - | 25.78125 | Гбит/с | ||||
| Потребление энергии | - | 2.5 | 3.5 | W | |||
| Ток подачи | Icc | 0.75 | 1.0 | А. | |||
| Управление В/В высокого напряжения | ВИЧ | 2.0 | Vcc | V | |||
| Управление В/В низкого напряжения | VIL | 0 | 0.7 | V | |||
| Межканальный сдвиг | TSK | 150 | Пс. | ||||
| Продолжительность | 10 | Мы. | |||||
| RESETL Время отмены заявления | 100 | мс | |||||
| Сила времени | 100 | мс | |||||
| Передатчик | |||||||
| Толерантность одноконтактного выходного напряжения | 0.3 | 4 | V | 1 | |||
| Толерантность напряжения общего режима | 15 | mV | |||||
| Дифференциальное напряжение ввода | VI | 120 | 1200 | mV | |||
| Импеданс дифференции ввода | ZIN | 80 | 100 | 120 | |||
| Зависимый от данных входный джиттер | ДДД | 0.1 | ИП | ||||
| Ввод данных Total Jitter | TJ | 0.28 | ИП | ||||
| Приемник | |||||||
| Толерантность одноконтактного выходного напряжения | 0.3 | 4 | V | ||||
| Rx Выходное разное напряжение | Во | 600 | 800 | mV | |||
| Rx Выходное повышение и понижение напряжения | Tr/Tf | 35 | пс | 1 | |||
| Совокупный джиттер | TJ | 0.7 | ИП | ||||
| Детерминированный джиттер | Диджей | 0.42 | ИП | ||||
Информация о заказах
| 100G QSFP28 | ||||||
| QSFP28-100G-SR4 | 103.1 Гбит | 850 нм | ФНП | MTP/MPO | 100 метров | VCSEL 850 нм |
| QSFP28-100G-LR4 | 103.1 Гбит | 1310 нм | SMF | Двухэтажный LC | 10 км | DML 1310nm |
| QSFP28-100G-ER4 | 103.1 Гбит / с | 1310 нм | SMF | LC дуплекс | 25-40 км | 4x EML |
| QSFP28-100G-PSM4 | 103.1 Гбит | 1310 нм | SMF | MTP/MPO | 500 метров | 4x DFB |
| QSFP28-100G-LR-S | 103.1 Гбит | 1310 нм | SMF | MTP/MPO | 2 км | 4x DFB |
| QSFP28-100G-CWDM4-S | 103.1 Гбит | CWDM | SMF | Двухэтажный LC | 2 км | DML CWDM |
| 1271 ~ 1331 нм | ||||||
| QSFP28-100G-CWDM4-L | 103.1 Гбит | CWDM | SMF | Двухэтажный LC | 10 км | DML CWDM |
| 1271 ~ 1331 нм | ||||||
Продукты показывают
Применение:
Сертификация
Упаковка и перевозка
Фабричная выставка
|
|
