| МОК: | 1 часть |
| стандартная упаковка: | 10pcs/plastic сумка, 500pcs/carton |
| Срок доставки: | Не позднее 1-3 дней работы |
| способ оплаты: | L/C, T/T, западное соединение, кредитная карточка |
| Пропускная способность: | 10 000 шт в месяц |

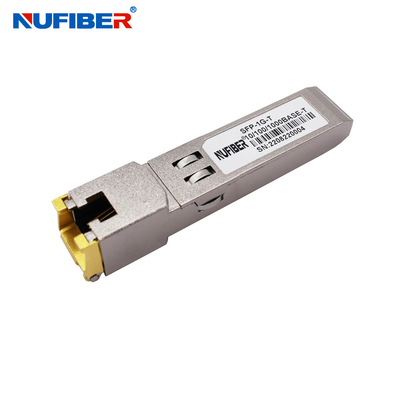

GLC-T Гигабитный модуль Ethernet RJ45 10/100/1000M Медный приемник UTP 100m
GLC-T10/100/1000 медный SFP-передатчик представляет собой высокопроизводительный, экономически эффективный модуль, соответствующий стандартам Gigabit Ethernet и 10/100/1000BASE-T, как указано в IEEE 802. 3-2002 и IEEE 802.3ab, который поддерживает скорость передачи данных 10/100/1000Mbps на расстояние до 100 метров по кабелю категории 5 без экрана.GLC-T10/100/1000 поддерживает 10/100/1000 Мбит/с полные дуплексные передачи данных с 5-уровневыми сигналами PAM (Pulse Amplitude Modulation)Все четыре пары кабеля используются с символьной скоростью 250 Мбит/с на каждой паре.к которому можно получить доступ с адресом A0h через 2-проводной серийный протокол CMOS EEPROMФизический ИС также доступен по серийной шине с двумя проводами по адресу ACh.
Особенности
Заявления
Оптические параметры
| Параметр | Символ | Минуточку. | Типичный | Макс. Макс. | Объекты | Примечания/Условия |
| Ток подачи | Это... | 320 | 375 | mA | 1.2W максимальная мощность на полный диапазон напряжения и температуры. См. примечание осторожности ниже | |
| Входное напряжение | Vcc | 3.13 | 3.3 | 3.47 | V | Ссылка на GND |
| Перегонный ток | Извержение | 30 | mA | Горячая розетка выше постоянного тока. |
| Параметр | Символ | Минуточку. | Макс. Макс. | Объекты | Примечания/Условия |
| Выход SFP Низкий | VOL | 0 | 0.5 | V | 4От 7 до 10 километров до хост-ВЦК. |
| Выход SFP HIGH | VOH | host_Vcc -0.5 | host_Vcc + 0.3 | V | 4От 7 до 10 километров до хост-ВЦК. |
| Ввод SFP Низкий | VIL | 0 | 0.8 | V | 4От 7 до 10 километров до ВЦК. |
| Ввод SFP HIGH | 2 | Vcc + 0,3 V | V | 4От 7 до 10 километров до ВЦК. |
| Линия передачи SFP | ||||||
| Параметр | Символ | Минуточку. | Типичный | Макс. Макс. | Объекты | Примечания/Условия |
| Частота линии | fL | 125 | МГц | 5-уровневая кодировка, согласно IEEE 802.3 | ||
| Tx Выходное сопротивление | Зот, Техас. | 100 | Омм. | Дифференциал | ||
| Rx Импеданс ввода | Зин, РЭкс. | 100 | Омм. | Дифференциал | ||
Продукты показывают
Выставка завода
|
|
