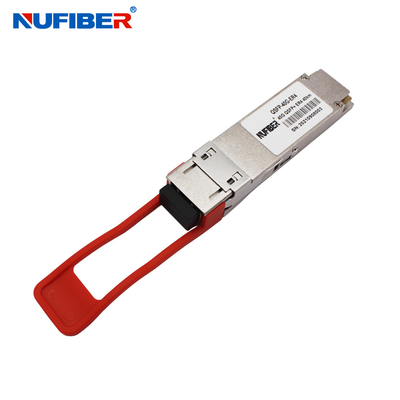

40g Qsfp+ 40g Qsfp 30KM Дуплекс LC 40GBASE-ER4 40G 30km QSFP+ ER4 Cisco Huawei HP совместимый
QSFP-40G-ER4
40G QSFP+ ER4 40km 1310nm LC соединитель волоконно-оптический приемник QSFP-40G-ER4 QSFP+ 40G
Hot Pluggable, Duplex LC Connector, одноразовый режим
Описание продукта
QSFP-40G-ER4 - это модуль приемопередатчика, предназначенный для 40 км оптических коммуникаций.Модуль преобразует 4 входных канала (ch) электрических данных 10 Гбит/с в 4 оптических сигнала CWDM, и мультиплексирует их в один канал для оптической передачи 40 Гбит/с. С другой стороны, на стороне приемника модуль оптически де-мультиплексирует вход 40 Гбит/с в сигналы 4 каналов CWDM,и преобразует их в 4-канальный выход электрических данных.
Центральные длины волн 4 каналов CWDM составляют 1271, 1291, 1311 и 1331 нм в качестве членов сетки длин волн CWDM, определенной в ITU-T G694.2Он содержит двойной соединитель LC для оптического интерфейса и 38-прицепный соединитель для электрического интерфейса.в этом модуле должно применяться одномодовое волокно (SMF).
Продукт разработан с форм-фактором, оптическим/электрическим соединением и цифровым диагностическим интерфейсом в соответствии с соглашением QSFP Multi-Source Agreement (MSA).Он спроектирован, чтобы выдерживать самые суровые внешние условия эксплуатации, включая температуру., влажность и помехи EMI.
Модуль работает с одного + 3,3 В источника питания, и с модулями доступны глобальные сигналы управления LVCMOS/LVTTL, такие как режим присутствия модуля, режим перезагрузки, режим прерывания и режим низкой мощности.Серийный интерфейс с двумя проводами доступен для отправки и приема более сложных сигналов управления и получения цифровой диагностической информацииОтдельные каналы могут быть адресованы, а неиспользуемые каналы могут быть отключены для максимальной гибкости проектирования.
QSFP-40G-ER4 разработан с форм-фактором, оптическим/электрическим соединением и цифровым диагностическим интерфейсом в соответствии с соглашением QSFP Multi-Source Agreement (MSA).Он спроектирован, чтобы выдерживать самые суровые внешние условия эксплуатации, включая температуру.Модуль предлагает очень высокую функциональность и интеграцию функций, доступ к которой осуществляется через серийный интерфейс с двумя проводами.
Ключевые особенности
|
4 CWDM-полосы MUX/DEMUX дизайн |
|
Пропускная способность до 11,2 Гбит/с на канал |
|
Совокупная пропускная способность > 40 Гбит/с |
|
Двойной LC-коннектор |
|
Соответствует стандартам 40G Ethernet IEEE802.3ba и 40GBASE-ER4 |
|
Соответствует QSFP MSA |
|
До 40 км передачи |
|
Соответствует стандартам QDR/DDR Infiniband |
|
Работающий однократный +3,3V источник питания |
|
Встроенные цифровые диагностические функции |
|
Температурный диапазон от 0 до 70 °C |
|
Соответствует требованиям RoHS |
Применение
|
С одной стойки на другую |
|
Центры обработки данных коммутаторы и маршрутизаторы |
|
Сети метро |
|
Коммутаторы и маршрутизаторы |
|
Ethernet-ссылки 40G BASE-ER4 |
Оптические параметры ((T)ОП= от 0 до 70°C, VCC= 3.13На три.47Вольт)
| Параметр | Символ | Минуты | Тип | Макс | Единица | Судья. |
| Передатчик | ||||||
|
Назначение длины волны |
L0 | 1264.5 | 1271 | 1277.5 | nm | |
| L1 | 1284.5 | 1291 | 1297.5 | nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | nm | ||
| L3 | 1324.5 | 1331 | 1337.5 | nm | ||
| Соотношение подавления в боковом режиме | SMSR | 30 | - | - | ДБ | |
| Общая средняя пусковая мощность | ПТ | - | - | +10.5 | dBm | |
| Средняя запускная мощность на каждой полосе | - Второй.7 | - | +4.5 | dBm | ||
| Разница в мощности запуска между любыми двумя полосами движения (OMA) | - | - | 4.7 | ДБ | ||
| Амплитуда оптической модуляции для каждой полосы | ОМА | 0.3 | +5 | dBm | ||
| Мощность запуска в OMA минус штраф за передатчик и дисперсию (TDP) на одну полосу | -Нет.5 | - | dBm | |||
| TDP, каждая полоса | TDP | 2.6 | ДБ | |||
| Соотношение вымирания | Скорая помощь | 3.5 | - | - | ДБ | |
| Определение маски для глаз с передатчиком {X1, X2, X3, Y1, Y2, Y3} | {0}25, 0.4, 0.45, 0.25, 0.28, 0,4} | |||||
| Толерантность оптических потерь возврата | - | - | 20 | ДБ | ||
| Средняя запускная мощность отключенного передатчика, по полосе | Поп! | -30 | dBm | |||
| Относительная интенсивность шума | Рин | -128 | dB/HZ | 1 | ||
| Приемник | ||||||
| Порог ущерба | THd | 3.8 | dBm | 1 | ||
| Средняя мощность при входе приемника на каждой полосе | R | - 21 год.2 | - Четыре.5 | dBm | ||
| Мощность приемника (OMA) на одну полосу | -1 | ДБ | ||||
| Точность RSSI | -2 | 2 | ДБ | |||
| Отражение приемника | Ррx | -26 | ДБ | |||
| Мощность приемника (OMA) на одну полосу | - | - | 3.5 | dBm | ||
| Чувствительность приемника под давлением в OMA, каждая полоса | - | - | - Шестнадцать.8 | dBm | ||
| Чувствительность приемника ((OMA), каждая полоса | Сен | - | - | -19 | dBm | |
| Разница в приеме мощности между любыми двумя полосами (OMA) | 7.0 | ДБ | ||||
| Принимать электрические 3 дБ верхней частоты предела, каждая полоса | 12.3 | В ГГц | ||||
| Счетная стоимость | СОD | - 20 | dBm | |||
| Указывают на потерю | СОА. | -35 | dBm | |||
| Гистереза LOS | СОH | 0.5 | ДБ | |||
Информация о заказе:
| QSFP-40G-SR4 | 40 Гбит/с 150 м MPO/MTP соединитель, многорежимный, 850 нм |
| QSFP-40G-LR4 | 40 Гбит/с 10 км двойной LC соединитель, однорежимный,1270-1330 нм |
| QSFP-40G-ER4 | 40 Гбит/с 40 км двойной LC-коннектор, однорежимный,1270-1330 нм |
| QSFP-40G-LR-S | 40 Гбит/с 2 км PSM4 MPO соединитель, однорежимный,1310 нм |
| QSFP-40G-LR-S | 40 Гбит/с 10 км PSM4 MPO соединитель, однорежимный,1310 нм |
| QSFP-40G-LX4 | 40 Гбит/с 150 м двойной LC-коннектор, многорежимный ((OM3),1270-1330 нм |
| QSFP-40G-LX4 | 40 Гбит/с 2 км двойной LC соединитель, однорежимный,1270-1330 нм |
