| МОК: | 1 штука |
| стандартная упаковка: | 10 шт. на пластиковый пакет, 500 шт. на картон |
| Срок доставки: | Не позднее 1-3 дней работы |
| способ оплаты: | L/C, T/T, западное соединение, кредитная карточка |
| Пропускная способность: | 101000 штук в месяц |

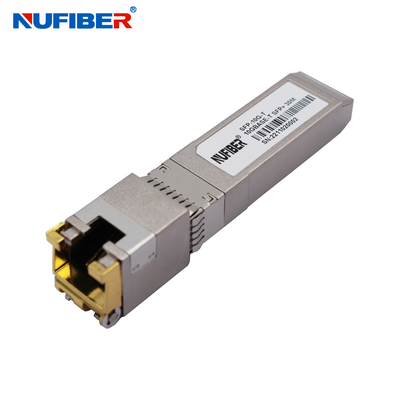

Huawei Compatible 10G BASE-T Copper SFP Module 30m Rj45 sfp модульный приемник
SFP+-10GBASE-T медные небольшие формы встраиваемые (SFP) приемопередатчики основаны на SFP многоисточника соглашения (MSA). Они совместимы с 10Gbase-T / 5Gbase-T / 2.5Gbase-T / 1000base-T стандарты, как указано в IEEE Std 802.3. SFP+-10GBASE-T использует пин SFP RX_LOS для указания ссылки. Если вытащить пин SFP TX_DISABLE, PHY IC будет сброшен.
Особенности
Длина кабеля
| Стандартный | Кабель | Достижение | Приемный порт |
| 10Gbase-T | CAT6A | 30 метров | XFI |
| 5Gbase-T/2.5Gbase-t | Категория 5E | 50 метров | 5GBase-R/2.5GBase-X |
| 1000база-Т | Категория 5E | 100 метров | 1000base-FX |
Оптические параметры
| Параметр | Символ | Минуточку. | Типичный | Макс. Макс. | Объекты | Примечания/Условия |
| Ток подачи | Это... | 320 | 375 | mA | 1.2W максимальная мощность на полный диапазон напряжения и температуры. См. примечание осторожности ниже | |
| Входное напряжение | Vcc | 3.13 | 3.3 | 3.47 | V | Ссылка на GND |
| Перегонный ток | Извержение | 30 | mA | Горячая розетка выше постоянного тока. |
Сигналы низкой скорости
| Сигналы низкой скорости, электронные характеристики | |||||
| Параметр | Символ | Минуты | Макс | единица | Примечания/Условия |
| Выход SFP Низкий | VOL | 0 | 0.5 |
V
|
4От 7 до 10 километров подъема до host_Vcc, измеряется на стороне соединителя |
| Выход SFP HIGH | VOH | host_Vcc -0.5 | host_Vcc + 0.3 |
V
|
4От 7 до 10 километров подъема до host_Vcc, измеряется на стороне соединителя |
| Ввод SFP Низкий | VIL | 0 | 0.8 | V |
4.7-10 км подъем до Vcc, измеряется на стороне SFP соединителя
|
| Ввод SFP HIGH | ВИЧ | 2 | Vcc + 0.3 | V |
4.7-10 км подъем до Vcc, измеряется на стороне SFP соединителя |
Электрический интерфейс высокой скорости
| Электрический интерфейс высокой скоростиЛиния передачи SFP | ||||||
| Параметр | Символ | Минуты | Тип | Макс | единица | Примечания/Условия |
| Частота линии | fL | 125 | МГц |
5-уровневое кодирование, по IEEE 802.3 |
||
| Tx Выходное сопротивление | Зот, Техас. | 100 | Омм. |
Дифференциал для всех частоты между 1 МГц и 125 МГц |
||
| Rx Импеданс ввода | Зин, РЭкс. | 100 | Омм. |
Дифференциал для всех частоты между 1 МГц и 125 МГц |
||
| Высокоскоростной электрический интерфейс, хост-SFP | ||||||
| Параметр | Символ | Минуты | Тип | Макс | единица | Примечания/Условия |
|
Ввод данных с одним концом качаться |
Окраска | 250 | 1200 |
mV
|
Одноконечные | |
|
Выход данных с одним конец качаться |
Воутсинг | 350 | 800 | mV | Одноконечные | |
| Время подъема/падения | Tr,Tf | 175 | псец | 20%-80% | ||
| Tx Входное сопротивление | Зин | 50 | Омм. | Одноконечные | ||
| Rx Выходное сопротивление | Зот | 50 | Омм. | Одноконечные | ||
Информация о заказах
| SFP с двумя волокнамиПередатчик | |
| Номер части | Описание продукта |
| 155Mbp/s SFPПередатчик | |
| FE-SX-MM850 | 155 Мбит / с, 850 нм ММ 2 км Двойной LC, DDM 0 °C ~ + 70 °C |
| FE-SX-MM1310 | 155 Мбит / с, 1310 нм ММ 2 км Двойной LC, DDM 0 °C ~ + 70 °C |
| FE-LX20-SM1310 | 155 Мбит/с, 1310 нм SM 20 км Двойной LC, DDM 0°C~+70°C |
| FE-LX40-SM1310 | 155 Мбит/с, 1310 нм SM 40 км Двойной LC, DDM 0°C~+70°C |
| FE-LX80-SM1550 | 155 Мбит/с, 1550 нм SM 80 км Двойной LC, DDM 0°C~+70°C |
| FE-LX120-SM1550 | 155 Мбит / с, 1550 нм SM 120 км Двойной LC, DDM 0 °C ~ + 70 °C |
| 1.25 Гбит / с SFPПередатчик | |
| GE-SX-MM850 | 1.25Gbps, 850nm MM 500m Двойной LC, DDM 0°C~+70°C |
| GE-SX-MM1310 | 1.25 Gbps, 1310nm MM 2km Двойной LC, DDM 0°C~+70°C |
| GE-LX20-SM1310 | 1.25Gbps, 1310nm SM 20km Двойной LC, DDM 0°C~+70°C |
| GE-LX40-SM1310 | 1.25Gbps, 1310nm SM 40km Двойной LC, DDM 0°C~+70°C |
| GE-LX60-SM1550 | 1.25Gbps, 1550nm SM 60km Двойной LC, DDM 0°C~+70°C |
| GE-LX80-SM1550 | 1.25Gbps, 1550nm SM 80km Двойной LC, DDM 0°C~+70°C |
| GE-LX120-SM1550 | 1.25Gbps, 1550nm SM 120km Двойной LC, DDM 0°C~+70°C |
| 10 Гбит/с SFPПередатчик | |
| SFP+-10GB-SR | 10G SFP+ SR многорежимные двойные волокна LC 850nm 300M |
| SFP+-10GB-LRM | 10G SFP+ LRM многорежимные двойные волокна LC 1310nm 220M |
| SFP+-10GB-LR | 10G SFP+ LR Одномодный двойной волоконный кабель LC 1310nm 20km |
| SFP+-10GB-ERМ | 10G SFP+ER одномодный двойной волоконный кабель LC 1310nm 40km |
| SFP+-10GB-ER | 10G SFP+ER одномодный двойной волоконный кабель LC 1550nm 40km |
| SFP+-10GB-ZR | 10G SFP+ZR Одномодный двойной волоконный кабель LC 1550nm 80km |
| XФППередатчик | |
| XFP-10G-SR | 10G XFP SR многомодный двойной волоконный LC 850nm 300M |
| XFP-10G-LRM | 10G XFP LRM Одномодный двойной волокна LC 1310nm 10km |
| XFP-10G-LR | 10G XFP LR Одномодный двойной волокна LC 1310nm 20 км |
| XFP-10G-ER | 10G XFP ER Одномодный двойной волоконный кабель LC 1550nm 40km |
| XFP-10G-ZR | 10G XFP ZR одномодный двойной волоконный LC 1550nm 80km |
Продукты показывают
Выставка завода
|
|
