| МОК: | 1 кусок |
| стандартная упаковка: | кабель 1 части был упакован в 1 коробку, |
| Срок доставки: | 2~3 дня |
| способ оплаты: | T/T, Western Union, L/C |
| Пропускная способность: | 100 000 шт в месяц |

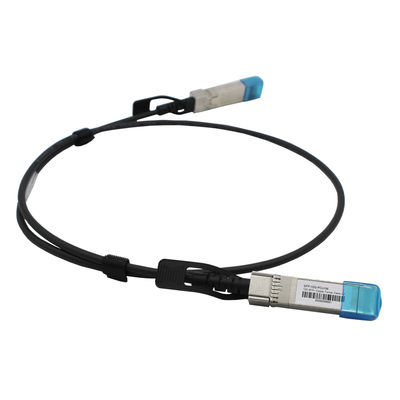

Высокоскоростной кабель 10 Гбит/с SFP+ Direct Attach Copper DAC 1-15M, настраиваемый
Описание
Высокоскоростной кабель SFP+ Direct Attach Cable (DAC) от Nufiber обеспечивает высокую производительность в сетевых приложениях 10 Gigabit Ethernet (10GbE), используя улучшенный разъем SFP+ для передачи данных со скоростью 10 Гбит/с через одну пару передатчиков и приемников по тонкому коаксиальному кабелю. Они соответствуют электрическим стандартам SFF-8431, SFF-8083 и механическому стандарту SFF-8432, стандарту EEPROM SFF-8472.
Основные характеристики
Применение
Технические параметры
| Параметр | Символ | Мин | Типичный | Макс | Единица измерения |
| Рабочая температура корпуса | Стандарт Tc | 0 | 25 | 70 | °C |
| Температура хранения | Ts | -40 | 85 | °C | |
| Напряжение питания | Vcc | 3.13 | 3.3 | 3.47 | В |
| Рассеиваемая мощность | PD | 0.5 | Вт | ||
| Относительная влажность | RH | 5 | 95 | % | |
| Скорость передачи данных | 10.5 | Гбит/с |
| Тип испытания | Элемент испытания | Цель | Справка |
| Электрические Характеристики |
Дифференциальный режим RL(SDDII) | 0.01 Единицы измерения: дБ |
SFF 8431 |
| Потери на отражение в синфазном режиме (SCCII) |
0.01 Единицы измерения: дБ |
SFF 8431 | |
| NEXT | <-26 дБ от 1 МГц до 11 ГГц | / | |
| Импеданс кабельной сборки | 100+/ -100hm Время нарастания 30 пс (20 %- 80 %) |
(20%~80 %) | |
| Отклонение потерь при вставке | -1 дБ≤ILD≤1 дБ 300 кГц≤f≤6 ГГц |
/ | |
| Окружающая среда Характеристики |
Рабочая температура | -40~85°C | Диапазон рабочих температур кабеля |
| Термический удар | Электрические характеристики соответствуют требованиям спецификации |
EIA-364-32D. Метод A. TC-1. -55 10 85C,100 циклов, 15 мин, выдержки |
|
| Циклическая температура и влажность | Электрические характеристики соответствуют требованиям спецификации |
EIA-364-31 Метод III,Тест Cond A |
|
| Солевой туман | 48 часов распыления соли после оболочки коррозионная площадь менее 5% |
EIA-364-26 | |
| Срок службы при температуре | Производительность соответствует требованиям спецификации | EIA-364-17B с RH, влажное нагревание 85C при 85% RH в течение 500 часов |
|
| Механические Характеристики |
Механическая вибрация | Производительность соответствует требованиям спецификации | EIA-364-28E.11 TC-VII, Test Cond. D 15 минут по осям X,Y,Z. |
| Удержание кабельного разъема в корпусе | 90N мин. | Отсутствие функциональных повреждений кабельного разъема ниже 90N. В соответствии с SFF-8432 Rev 5.0 EIA-455-6B | |
| Удержание кабеля в разъеме | 90N мин. | Зажим и удар в соответствии с EIA-364-27B, TC-G, 3 раза в 6 направлениях, 100 г, 6 мс | |
| Механический удар | Производительность соответствует требованиям спецификации | SFF-8432 Rev 5.0 | |
| Вставка кабельного разъема | 18N (макс.) | SFF-8432 Rev 5.0 | |
| Извлечение кабельного разъема | 12.5N (макс.) | EIA-364-09; выполнить циклы подключения разъема и гнезда: | |
| Долговечность | 50 раз. Отсутствие признаков физического повреждения | 250 раз/час |
Информация для заказа
| Номер детали | Скорость передачи данных | Длина кабеля | Калибр провода | Разъем | Диапазон температур |
| 10G-DAC-3M | До 10,5 Гбит/с | 3 м | 30AWG | Активная медь | 0-70℃ |
| 10G-DAC-5M | До 10,5 Гбит/с | 5 м | 24AWG | Активная медь | 0-70℃ |
| 10G-DAC-7M | До 10,5 Гбит/с | 7 м | 24AWG | Активная медь | 0-70℃ |
| 10G-DAC-9M | До 10,5 Гбит/с | 9 м | 24AWG | Активная медь | 0-70℃ |
| 10G-DAC-10M | До 10,5 Гбит/с | 10 м | 24AWG | Активная медь | 0-70℃ |
| 10G-DAC-12M | До 10,5 Гбит/с | 12 м | 24AWG | Активная медь | 0-70℃ |
| 10G-DAC-15M | До 10,5 Гбит/с | 15 м | 24AWG | Активная медь | 0-70℃ |
Показ продукта
Упаковка и доставка
Добро пожаловать, чтобы отправить нам запрос! Онлайн 7/24 часа!
|
|
