приемопередатчик однорежимное 1490nm 1550nm модуля 80km 2.5Gb/S Sfp
Подробная информация о продукте:
Место происхождения: | Китай |
Фирменное наименование: | NuFiber |
Сертификация: | CE FCC |
Номер модели: | SFP-2.5G-BX80D-SM1490 |
Оплата и доставка Условия:
Количество мин заказа: | 1 пара |
---|---|
Упаковывая детали: | 10pcs/plastic сумка, 500pcs/carton, размер коробки: 455*328*280mm |
Время доставки: | 1-3 дней работы |
Условия оплаты: | L/C, T/T, западное соединение |
Поставка способности: | 100 000 ПК в месяц |
Подробная информация |
|||
Скорость: | 2.5Гб/с | Длина волны: | 1490нм/1550нм |
---|---|---|---|
Расстояние: | 80км | Соединитель: | LC |
DDM: | Поддержка | Тип волокна: | Одиночное волокно однорежимное |
Электропитание: | 3.3V | Совместимость: | Cisco, Huawei, HP… |
Изготовитель: | Да | Работая Темп.: | 0~70℃ |
Гарантия: | 3 лет | ||
Высокий свет: | приемопередатчик модуля 80km 2.5Gb/S Sfp,приемопередатчик модуля 2.5Gb/S Sfp однорежимный |
Характер продукции
волокно однорежимные 80km 1490nm/1550nm LC DDM приемопередатчика 2.5Gb/s SFP одиночное
Описание
Приемопередатчики SFP-2.5G-BX80D-SM1490 NuFiber высокая эффективность, рентабельный модуль которые имеют одиночный интерфейс оптики LC. Они совместимы с согласованием Мульти-поиска небольшого форм-фактора Pluggable (MSA) и функции диагностик цифров доступны через двухпрободный серийный автобус определенные в SFF-8472. Раздел приемника использует приемник APD и передатчик использует 1490 лазер nm DFB, до связи 26dB для того чтобы сдвигаться с места для обеспечения этого модуля SONET OC-48/применения SDH STM -16 80km.
Особенности
- До каналов передачи данных 2.67Gb/s
- Горяч-Pluggable
- Одиночный соединитель LC
- До 80 km на 9/125μm SMF
- передатчик лазера 1490nm DFB
- фотодетектор 1550nm APD
- Одиночное электропитание +3.3V
- Контролирующ интерфейс уступчивый с SFF-8472
- Максимальная диссипация силы <1w>
- Промышленная температурная амплитуда рабочей температуры /Extended/ коммерчески: -40°C к 85°C/-5°C к 85°C/-0°C к версии 70°C доступной
- RoHS уступчивое и неэтилированное
Применения
- SONET OC-48/SDH STM -16
- SONET OC-12/SDH STM -4
- SONET OC-3/SDH STM -1
- Локальные сети гигабита
- канал 1x/2xFibre
Оптически параметры (ВЕРХНИЕ = VCC = 3,135 до 3,465 вольты °C -40 до 85,)
Параметр | Символ | MIN. | Типичный | Максимальный. | Блок | Примечание |
Раздел передатчика: | ||||||
Разбивочная длина волны | λc | 1470 | 1490 | 1510 | nm | |
Спектральная ширина | σ | 1 | nm | |||
Бортовой коэффициент подавления режима | SMSR | 30 | dB | |||
Оптически сила выхода | Pout | -2 | +3 | dBm | 1 | |
Коэффициент вымирания | ER | 8,2 | dB | |||
Оптически время подъема/падения | tr/tf | 260 | ps | 2 | ||
Относительный шум интенсивности | RIN | -120 | dB/Hz | |||
Полное произведенное дрожание передатчика (размах) |
JTXp-p | 0,07 | UI | |||
Полное произведенное дрожание передатчика (rms) |
JTXrms | 0,007 | UI | |||
Маска глаза для оптически выхода | Уступчивый с маской глаза Telcordia GR-253-GORE | |||||
Раздел приемника: | ||||||
Оптически длина волны входного сигнала | λc | 1530 | 1550 | 1570 | nm | |
Перегрузка приемника | Политик | -9 | dBm | 3 | ||
Чувствительность RX | Сенатор | -28 | dBm | 3 | ||
RX_LOS утверждают | ЛОС A | -45 | dBm | |||
RX_LOS Де-утверждают | ЛОС D | -29 | dBm | |||
Гистерезис RX_LOS | ЛОС H | 0,5 | dB | |||
Общие спецификации: | ||||||
Тариф данных | BR | 155 | 2667 | Mb/s | ||
Вероятность битовых ошибок | BER | 10до12 | ||||
Максимальная длина указател поддержки на 9/125μm SMF@2.5Gb /s | LMAX | 80 | km | |||
Бюджет полной системы | LB | 26 | dB |
Упорядочение информации
Приемопередатчик BiDi SFP | ||
Номер детали | Характер продукции | |
приемопередатчик 155Mb/s SFP | ||
FE-BX20-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm SM 20km LC, DDM 0°C~+70°C | |
FE-BX40-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm SM 40km LC, DDM 0°C~+70°C | |
FE-BX80-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm SM 80km LC, DDM 0°C~+70°C | |
FE-BX100-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm SM 120km LC, DDM 0°C~+70°C | |
приемопередатчик 1.25Gbps SFP | ||
GE-BX10-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM 10km LC, DDM 0°C~+70°C | |
GE-BX20-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM 20km LC, DDM 0°C~+70°C | |
GE-BX40-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM 40km LC, DDM 0°C~+70°C | |
GE-BX60-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM 60km LC, DDM 0°C~+70°C | |
GE-BX80-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM 80km LC, DDM 0°C~+70°C | |
GE-BX100-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM 120km LC, DDM 0°C~+70°C | |
приемопередатчик 10Gbps SFP+ | ||
SFP-10G-BX20-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 20km LC, DDM 0°C~+70°C | |
SFP-10G-BX40-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 40km LC, DDM 0°C~+70°C | |
SFP-10G-BX60-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 60km LC, DDM 0°C~+70°C | |
SFP-10G-BX80-SM1490/1550 | 10Gbps, BiDi 1490nm/1550nm SM 80km LC, DDM 0°C~+70°C | |
Приемопередатчик XFP | ||
XFP-BX20-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 20km LC, DDM 0°C~+70°C | |
XFP-BX40-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 40km LC, DDM 0°C~+70°C | |
XFP-BX60-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 60km LC, DDM 0°C~+70°C |

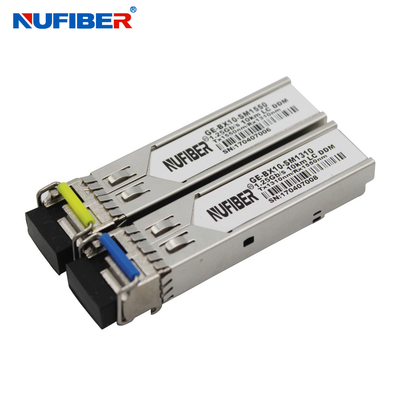

Шоу продукта
