| МОК: | 1 часть |
| стандартная упаковка: | 10pcs/plastic сумка, 200pcs/carton |
| Срок доставки: | 1-3 дни работы |
| способ оплаты: | L/C, T/T, западное соединение |
| Пропускная способность: | 100 000 ПК в месяц |

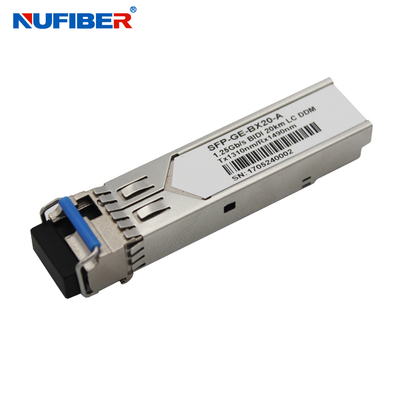

Передатчики NuFiber GE-BX20-SM1310 и GE-BX20-SM1490 представляют собой высокопроизводительные, экономически эффективные модули, которые имеют единый LC-оптический интерфейс.Они совместимы с Small Form Factor Pluggable Multi-Sourcing Agreement (MSA) и функции цифровой диагностики доступны через серийную шину с двумя проводами, указанную в SFF-8472.. Секция приемника использует PIN-приемник, а передатчик использует 1310 нм DFB лазер, до 21 дБ связь будж обеспечить этот модуль 1000Base-EX Ethernet 20km применение.
Особенности
Заявления
Оптические параметры ((T)ОП=-40до85°C, VCC = 3.135На три.465Вольт)
| Параметр | Символ | Минуты. | Типичный | Макс. | Единица | Примечание |
| Раздел передатчика: | ||||||
| Длина волны центра | λc | 1270 | 1310 | 1360 | nm | |
| Спектральная ширина (RMS) | σRMS | 3 | nm | |||
| Выходная оптическая мощность | ПВыйти. | -9 | - Три. | dBm | 1 | |
| Соотношение вымирания | Скорая помощь | 8.2 | ДБ | |||
| Время оптического подъема/падения | tr/ tf | 260 | пс | 2 | ||
| Относительная интенсивность шума | RIN | -120 | dB/Hz | |||
| Маска для глаз | Соответствует стандарту IEEE802.3 z (класс 1 безопасности лазеров) | |||||
| Раздел приемника: | ||||||
| Длина волны оптического входа | λc | 1260 | 1360 | nm | ||
| Перегрузка приемника | ПОль | - Три. | dBm | 4 | ||
| Чувствительность к RX | Сен | - 24 года. | dBm | 4 | ||
| RX_LOS утверждать | СОА. | -35 | dBm | |||
| RX_LOS Отмена заявки | СОD | - 25 | dBm | |||
| Гистереза RX_LOS | СОH | 0.5 | ДБ | |||
| Общие характеристики: | ||||||
| Коэффициент данных | BR | 1.25 | Гб/с | |||
| Показатель ошибок | BER | 10- 12 | ||||
| Максимальная поддерживаемая длина связи на 9/125μm SMF@1.25Gb/s | ЛМаксимум | 20 | км | |||
| Общий бюджет системы | ЛБ | 15 | ДБ | |||
Информация о заказах
| 1.25G SFP двойные волокна | |
| GE-SX-MM850 | 1.25Gbps, 850nm MM 500m Двойной LC, DDM 0°C~+70°C |
| GE-SX-MM1310 | 1.25 Gbps, 1310nm MM 2km Двойной LC, DDM 0°C~+70°C |
| GE-LX20-SM1310 | 1.25Gbps, 1310nm SM 20km Двойной LC, DDM 0°C~+70°C |
| GE-LX40-SM1310 | 1.25Gbps, 1310nm SM 40km Двойной LC, DDM 0°C~+70°C |
| GE-LX60-SM1550 | 1.25Gbps, 1550nm SM 60km Двойной LC, DDM 0°C~+70°C |
| GE-LX80-SM1550 | 1.25Gbps, 1550nm SM 80km Двойной LC, DDM 0°C~+70°C |
| GE-LX120-SM1550 | 1.25Gbps, 1550nm SM 120km Двойной LC, DDM 0°C~+70°C |
| 1.25G SFP одноволоконный | |
| GE-BX10-SM1310/1550 | 1.25 Гбит/с, BiDi 1310nm/1550nm SM 10 км LC,DDM 0°C~+70°C |
| GE-BX20-SM1310/1550 | 1.25 Гбит/с, BiDi 1310nm/1550nm SM 20 км LC, DDM 0°C~+70°C |
| GE-BX40-SM1310/1550 | 1.25 Гбит/с, BiDi 1310nm/1550nm SM 40 км LC, DDM 0°C~+70°C |
| GE-BX60-SM1490/1550 | 1.25Gbps, BiDi 1490nm/1550nm SM 60 км LC, DDM 0°C~+70°C |
| GE-BX80-SM1490/1550 | 1.25 Гбит/с, BiDi 1490nm/1550nm SM 80 км LC, DDM 0°C~+70°C |
| GE-BX120-SM1490/1550 | 1.25Gbps, BiDi 1490nm/1550nm SM 120 км LC, DDM 0°C~+70°C |
| 1.25G CWDM SFP | |
| SFP-GE-CW40-xx | 1470-1610nm CWDM 40km DDM 1.25G |
| SFP-GE-CW60-xx | 1470-1610nm CWDM 60km DDM 1.25G |
| SFP-GE-CW80-xx | 1470-1610nm CWDM 80km DDM 1.25G |
| SFP-GE-CW120-xx | 1470-1610nm CWDM 120 км DDM 1.25G |
| SFP-GE-CW160-xx | 1470-1610nm CWDM 160km DDM 1.25G |
| 1.25G DWDM SFP | |
| SFP-GE-DW40-CHxx | DWDM SFP 40 км DDM 1.25G |
| SFP-GE-DW80-CHxx | DWDM SFP 80 км DDM 1.25G |
| SFP-GE-DW120-CHxx | DWDM SFP 120 км DDM 1.25G |
| SFP-GE-DW160-CHxx | DWDM SFP 160 км DDM 1.25G |
Выставка продукции
Выставка завода
Частые вопросы
На любые вопросы мы ответим в течение 24 часов в сутки.
|
|
