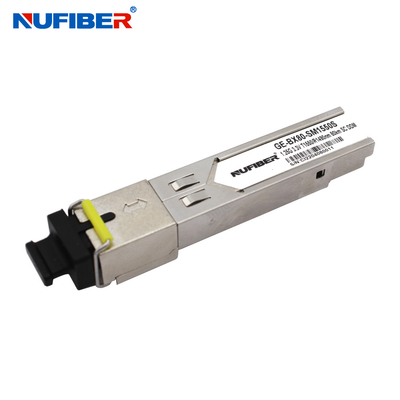

1.25G модуль WDM SFP, приемопередатчик 1490nm/1550nm Bidi SFP гигабита 80km
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | NUFIBER |
| Сертификация: | CE FCC |
| Номер модели: | GE-BX80-SM1490/1550S |
Оплата и доставка Условия:
| Количество мин заказа: | 1 пара |
|---|---|
| Упаковывая детали: | 10pcs/plastic сумка, 500pcs/carton, размер коробки: 455*328*280mm |
| Время доставки: | 1-3 рабочих дня |
| Условия оплаты: | L/C, T/T, западное соединение |
| Поставка способности: | 100 000 шт в месяц |
|
Подробная информация |
|||
| Скорость: | 1,25 Гбит/с | Длина волны: | 1490нм/1550нм |
|---|---|---|---|
| Расстояние: | 80 км | Соединитель: | СК |
| ДДМ: | Поддержка | Тип волокна: | Одиночное волокно однорежимное |
| Электропитание: | 3.3V | Совместимость: | Cisco, Huawei, HP… |
| Изготовитель: | Да | Рабочая темп.: | 0~70℃ |
| Высокий свет: | 1.25G модуль WDM SFP,приемопередатчик 1550nm SFP оптически,приемопередатчик 1490nm Bidi SFP |
||
Характер продукции
1.25G приемопередатчик приемопередатчика 1490nm/1550nm SFP Bidi SFP гигабита модуля 80km WDM SFP оптически
Описание
Приемопередатчики GE-BX80-SM1490S и GE-BX80-SM1550S NuFiber высокая эффективность, рентабельный модуль которые имеют одиночный интерфейс оптики SC. Они совместимы с согласованием Мульти-поиска небольшого форм-фактора Pluggable (MSA) и функции диагностик цифров доступны через двухпрободный серийный автобус определенные в SFF-8472. Раздел приемника использует приемник PIN и передатчик использует 1490 лазер nm DFB, до связи 22dB для того чтобы сдвигаться с места для обеспечения этого применения локальных сетей 80km модуля 1000Base-ZX
Особенности
- До каналов передачи данных 1.25Gb/s
- Горяч-Pluggable
- Одиночный соединитель SC
- До 80 km на 9/125μm SMF
- передатчик лазера 1490nm DFP
- фотодетектор PIN 1550nm
- Одиночное электропитание +3.3V
- Контролирующ интерфейс уступчивый с SFF-8472
- Максимальная сила <1w>
- Промышленная температурная амплитуда рабочей температуры /Extended/ коммерчески: -40°C к 85°C/-5°C к 85°C/-0°C к версии 70°C доступной
- RoHS уступчивое и неэтилированное
Применения
- локальные сети 1000Base-LX
- Сети метро/доступа
- канал 1×Fiber
- Другие оптически связи
Оптически параметры (ВЕРХНИЕ = VCC = 3,135 до 3,465 вольты °C -40 до 85,)
| Параметр | Символ | MIN. | Типичный | Максимальный. | Блок | Примечание |
| Раздел передатчика: | ||||||
| Разбивочная длина волны | λc | 1270 | 1310 | 1600 | nm | |
| Спектральная ширина (RMS) | σRMS | 4 | nm | |||
| Оптически сила выхода | Pout | -9 | -3 | dBm | 1 | |
| Коэффициент вымирания | ER | 9 | dB | |||
| Оптически время подъема/падения | tr/tf | 260 | ps | 2 | ||
| Относительный шум интенсивности | RIN | -120 | dB/Hz | |||
| Полный вклад дрожания | TX Δ TJ | 0,284 | UI | 3 | ||
| Маска глаза для оптически выхода | Уступчивый с IEEE802.3 z (безопасность лазера класса 1) | |||||
| Раздел приемника: | ||||||
| Оптически длина волны входного сигнала | λc | 1530 | 1550 | 1570 | nm | |
| Перегрузка приемника | Политик | -3 | dBm | 4 | ||
| Чувствительность RX | Сенатор | -24 | dBm | 4 | ||
| RX_LOS утверждают | ЛОС A | -40 | dBm | |||
| RX_LOS Де-утверждают | ЛОС D | -25 | dBm | |||
| Гистерезис RX_LOS | ЛОС H | 0,5 | dB | |||
| Общие спецификации: | ||||||
| Тариф данных | BR | 1,25 | Gb/s | |||
| Вероятность битовых ошибок | BER | 10до12 | ||||
| Максимальная длина указател поддержки на 9/125μm SMF@1.25Gb /s | LMAX | 20 | km | |||
| Бюджет полной системы | LB | 14 | dB | |||
Упорядочение информации
| Приемопередатчик BiDi SFP | ||
| Номер детали | Характер продукции | |
| приемопередатчик 155Mb/s SFP | ||
| FE-BX20-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm SM 20km LC, DDM 0°C~+70°C | |
| FE-BX40-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm SM 40km LC, DDM 0°C~+70°C | |
| FE-BX80-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm SM 80km LC, DDM 0°C~+70°C | |
| FE-BX100-SM1310/1550 | 155Mbps, BiDi 1310nm/1550nm SM 120km LC, DDM 0°C~+70°C | |
| приемопередатчик 1.25Gbps SFP | ||
| GE-BX10-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM 10km LC, DDM 0°C~+70°C | |
| GE-BX20-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM 20km LC, DDM 0°C~+70°C | |
| GE-BX40-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM 40km LC, DDM 0°C~+70°C | |
| GE-BX60-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM 60km LC, DDM 0°C~+70°C | |
| GE-BX80-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM 80km LC, DDM 0°C~+70°C | |
| GE-BX100-SM1310/1550 | 1.25Gbps, BiDi 1310nm/1550nm SM 120km LC, DDM 0°C~+70°C | |
| приемопередатчик 10Gbps SFP+ | ||
|
SFP-10G-BX20 SM1330/1270 |
10Gbps, BiDi 1330nm/1270nm SM 20km LC, DDM 0°C~+70°C | |
| SFP-10G-BX40-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 40km LC, DDM 0°C~+70°C | |
| SFP-10G-BX60-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 60km LC, DDM 0°C~+70°C | |
| SFP-10G-BX80-SM1490/1550 | 10Gbps, BiDi 1490nm/1550nm SM 80km LC, DDM 0°C~+70°C | |
| Приемопередатчик XFP | ||
| XFP-BX20-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 20km LC, DDM 0°C~+70°C | |
| XFP-BX40-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 40km LC, DDM 0°C~+70°C | |
| XFP-BX60-SM1330/1270 | 10Gbps, BiDi 1330nm/1270nm SM 60km LC, DDM 0°C~+70°C | |
