| МОК: | 1 пара |
| стандартная упаковка: | 10pcs/plastic сумка, 500pcs/carton, размер коробки: 455*328*280mm |
| Срок доставки: | 1-3 рабочих дня |
| способ оплаты: | L/C, T/T, Western Union |
| Пропускная способность: | 1001000 штук в месяц |

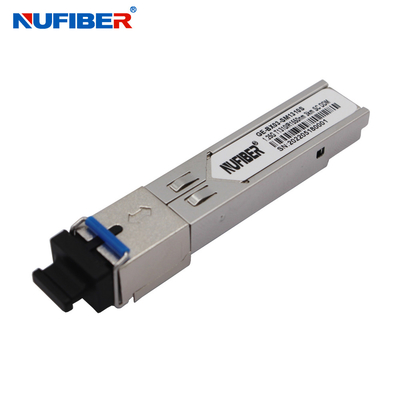

Передатчики NuFiber GE-BX03-SM1310S и GE-BX20-SM1550ST представляют собой высокопроизводительные, экономически эффективные модули, которые имеют один оптический интерфейс SC.Они совместимы с Small Form Factor Pluggable Multi-Sourcing Agreement (MSA) и функции цифровой диагностики доступны через серийную шину с двумя проводами, указанную в SFF-8472.. Секция приемника использует PIN-приемник, а передатчик использует лазер FP 1310 нм, до 14 дБ связной будж обеспечивают это приложение модуля 1000Base-LX Ethernet 3km.
Особенности
Заявления
Оптические параметры ((T)ОП=-40до85°C, VCC = 3.135На три.465Вольт)
| Параметр | Символ | Минуты. | Типичный | Макс. | Единица | Примечание |
| Раздел передатчика: | ||||||
| Длина волны центра | λc | 1270 | 1310 | 1600 | nm | |
| Спектральная ширина (RMS) | σRMS | 4 | nm | |||
| Выходная оптическая мощность | ПВыйти. | -9 | - Три. | dBm | 1 | |
| Соотношение вымирания | Скорая помощь | 9 | ДБ | |||
| Время оптического подъема/падения | tr/ tf | 260 | пс | 2 | ||
| Относительная интенсивность шума | RIN | -120 | dB/Hz | |||
| Общий вклад Jitter | TX Δ TJ | 0.284 | ИП | 3 | ||
| Глазная маска для оптического выхода | Соответствует стандарту IEEE802.3 z (класс 1 безопасности лазеров) | |||||
| Раздел приемника: | ||||||
| Длина волны оптического входа | λc | 1530 | 1550 | 1570 | nm | |
| Перегрузка приемника | ПОль | - Три. | dBm | 4 | ||
| Чувствительность к RX | Сен | - 24 года. | dBm | 4 | ||
| RX_LOS утверждать | СОА. | -40 | dBm | |||
| RX_LOS Отмена заявки | СОD | - 25 | dBm | |||
| Гистереза RX_LOS | СОH | 0.5 | ДБ | |||
| Общие характеристики: | ||||||
| Коэффициент данных | BR | 1.25 | Гб/с | |||
| Показатель ошибок | BER | 10- 12 | ||||
| Максимальная поддерживаемая длина связи на 9/125μm SMF@1.25Gb/s | ЛМаксимум | 20 | км | |||
| Общий бюджет системы | ЛБ | 14 | ДБ | |||
