| МОК: | 1 шт. |
| стандартная упаковка: | кабель 1 части был упакован в 1 коробку, |
| Срок доставки: | 2~3 дня |
| способ оплаты: | T/T, Western Union, L/C |
| Пропускная способность: | 1001000 штук в месяц |

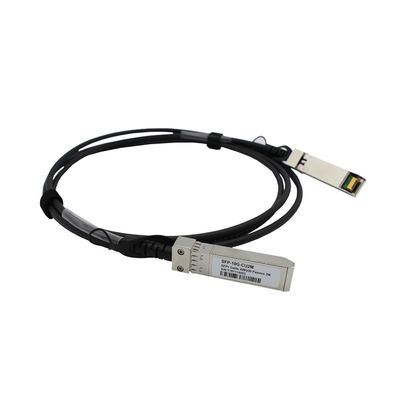

Горячее подключаемое 10г SFP+ прямая привязка медный кабель 10G Dac кабель 1м 3м 5м 7м
Описание
Высокоскоростной кабель SFP+ Direct Attach Cable (DAC) от Nufiber обеспечивает высокую производительность в сетевых приложениях 10 Гбит Ethernet (10GbE),с использованием расширенного SFP+ разъема для передачи данных 10Gbps через однопарные передатчики и приемники по тонкому кабелю twinaxОни соответствуют электрическим стандартам SFF-8431, SFF-8083 и механическим стандартам SFF-8432, стандарту EEPROM SFF-8472.
Ключевые особенности
Применение
Технический параметр
| Параметр | Символ | Минуты | Типичный | Макс | Единица |
| Температура рабочего ящика | Стандартный Tc | 0 | 25 | 70 | °C |
| Температура хранения | Тс | -40 | 85 | °C | |
| Напряжение питания | Vcc | 3.13 | 3.3 | 3.47 | V |
| Распределение власти | ПД | 0.5 | W | ||
| Относительная влажность | RH | 5 | 95 | % | |
| Коэффициент данных | 10.5 | Гбит/с |
| Тип испытания | Испытательный пункт | Цель | Ссылка |
| Электрические Характеристики |
Дифференциальный режим RL(SDDII) | 0.01 Единица измерения: dB |
SFF 8431 |
| Общие потери возврата режима (SCCII) |
0.01 Единица измерения: dB |
SFF 8431 | |
| Следующая | <-26 дБ от 1 МГц до 11 ГГц | / | |
| Инпеденция кабельного соединения | 100+/ -100 мкм Время подъема 30 л.с. (20% - 80%) |
(20% ~ 80%) | |
| Отклонение потери вставки | -1dB≤ILD≤1dB 300 КГц≤f≤6 ГГц |
/ | |
| Экологические Характеристики |
Операционная температура | -40 ~ 85°C | Диапазон температуры работы кабеля |
| Тепловой удар | Электрические характеристики соответствуют требования к спецификации |
EIA-364-32D. Метод А. TC-1. -55 10 85C,100 циклы, 15 мин, длится |
|
| Циклическая температура и влажность | Электрические характеристики соответствуют требования к спецификации |
EIA-364-31 Метод III,испытание Условие А |
|
| Солевой спрей | 48-часовое распыление солью после очистки площадь коррозии менее 5% |
EIA-364-26 | |
| Жизнь при температуре | Производительность соответствует требованиям спецификации | EIA-364-17B w/ RH, влажная нагрев 85C при 85% RH в течение 500 часов |
|
| Механические Характеристики |
Механические вибрации | Производительность соответствует требованиям спецификации | EIA-364-28E.11 TC-VII, Условия испытания D 15 минут на оси X, Y, Z. |
| Удержание кабельного розетки в клетке | 90N Min. | Никаких функциональных повреждений пробки кабеля ниже 90N. Согласно SFF-8432 Rev 5.0 EIA-455-6B | |
| Удержание кабеля в розетке | 90N Min. | Сцепление и удар по EIA-364-27B, TC-G, 3 раза в 6 направлениях, 100 г, 6 мс | |
| Механический удар | Производительность соответствует требованиям спецификации | SFF-8432 Rev 5.0 | |
| Вставка кабельного розетки | 18N (макс.) | SFF-8432 Rev 5.0 | |
| Удаление пробки кабеля | 12.5N (макс.) | EIA-364-09; выполнять циклы замыкания скорость сочетания замыкания и емкости: | |
| Прочность | Никаких физических повреждений. | 250 раз в час |
Выставка продукции
|
|
