| МОК: | 1 кусок |
| стандартная упаковка: | 10шт/пластиковый пакет, 200 шт./Картон |
| Срок доставки: | 1-3 рабочие дни |
| способ оплаты: | L/C, T/T, Western Union |
| Пропускная способность: | 100 000 шт в месяц |

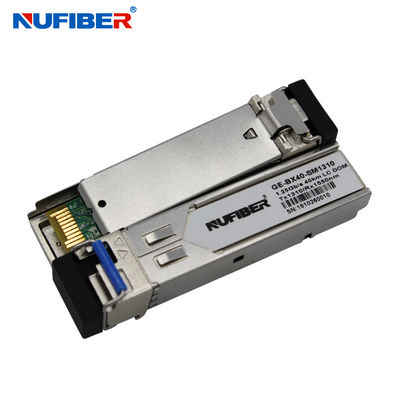

Приемопередатчик GE-LX40-SM1310 от NuFiber — это высокопроизводительный, экономичный модуль с оптическим интерфейсом LC duplex. Стандартный AC-сопряженный CML для высокоскоростного сигнала и сигналов управления и мониторинга LVTTL. В приемном разделе используется PIN-приемник, а в передатчике используется лазер FP 1310 нм, бюджет канала до 22 дБ обеспечивает применение этого модуля в сетях 1000Base Ethernet на 40 км.
Особенности
Применение
Оптические параметры (TOP = -40 до 85°C, VCC = 3.135 до 3.465 Вольт)
| Параметр | Символ | Мин. | Типичный | Макс. | Единица измерения | Примечание |
| Раздел передатчика: | ||||||
| Центральная длина волны | λc | 1270 | 1310 | 1360 | нм | |
| Спектральная ширина | σ | 1 | нм | |||
| Коэффициент подавления боковой моды | SMSR | 30 | дБ | |||
| Оптическая выходная мощность | Pout | -2 | +3 | дБм | 1 | |
| Коэффициент экстинкции | ER | 8.2 | дБ | |||
| Время нарастания/спада оптического сигнала | tr / tf | 260 | пс | 2 | ||
| Относительный шум интенсивности | RIN | -120 | дБ/Гц | |||
| Маска выходного сигнала | Соответствует IEEE802.3 z (безопасность лазера класса 1) | |||||
| Раздел приемника: | ||||||
| Длина волны оптического входа | λc | 1260 | 1360 | нм | ||
| Перегрузка приемника | Pol | -3 | дБм | 4 | ||
| Чувствительность приемника | Sen | -24 | дБм | 4 | ||
| RX_LOS Assert | LOS A | -35 | дБм | |||
| RX_LOS De-assert | LOS D | -25 | дБм | |||
| Гистерезис RX_LOS | LOS H | 0.5 | дБ | |||
| Общие характеристики: | ||||||
| Скорость передачи данных | BR | 1.25 | Гбит/с | |||
| Коэффициент ошибок по битам | BER | 10-12 | ||||
| Макс. поддерживаемая длина канала по SMF 9/125 мкм при 1,25 Гбит/с | LMAX | 40 | км | |||
| Общий системный бюджет | LB | 22 | дБ | |||
Информация для заказа
| Двухволоконный SFP приемопередатчик | |
| Номер детали | Описание продукта |
| 155 Мбит/с SFP приемопередатчик | |
| FE-SX-MM850 | 155 Мбит/с, 850 нм MM 2 км Dual LC, DDM 0°C~+70°C |
| FE-SX-MM1310 | 155 Мбит/с, 1310 нм MM 2 км Dual LC, DDM 0°C~+70°C |
| FE-LX20-SM1310 | 155 Мбит/с, 1310 нм SM 20 км Dual LC, DDM 0°C~+70°C |
| FE-LX40-SM1310 | 155 Мбит/с, 1310 нм SM 40 км Dual LC, DDM 0°C~+70°C |
| FE-LX80-SM1550 | 155 Мбит/с, 1550 нм SM 80 км Dual LC, DDM 0°C~+70°C |
| FE-LX120-SM1550 | 155 Мбит/с, 1550 нм SM 120 км Dual LC, DDM 0°C~+70°C |
| 1,25 Гбит/с SFP приемопередатчик | |
| GE-SX-MM850 | 1,25 Гбит/с, 850 нм MM 500 м Dual LC, DDM 0°C~+70°C |
| GE-SX-MM1310 | 1,25 Гбит/с, 1310 нм MM 2 км Dual LC, DDM 0°C~+70°C |
| GE-LX20-SM1310 | 1,25 Гбит/с, 1310 нм SM 20 км Dual LC, DDM 0°C~+70°C |
| GE-LX40-SM1310 | 1,25 Гбит/с, 1310 нм SM 40 км Dual LC, DDM 0°C~+70°C |
| GE-LX60-SM1550 | 1,25 Гбит/с, 1550 нм SM 60 км Dual LC, DDM 0°C~+70°C |
| GE-LX80-SM1550 | 1,25 Гбит/с, 1550 нм SM 80 км Dual LC, DDM 0°C~+70°C |
| GE-LX120-SM1550 | 1,25 Гбит/с, 1550 нм SM 120 км Dual LC, DDM 0°C~+70°C |
| 10 Гбит/с SFP приемопередатчик | |
| SFP+-10GB-SR | 10G SFP+ SR Многомодовый двухволоконный LC 850 нм 300 м |
| SFP+-10GB-LRM | 10G SFP+ LRM Многомодовый двухволоконный LC 1310 нм 220 м |
| SFP+-10GB-LR | 10G SFP+ LR Одномодовый двухволоконный LC 1310 нм 20 км |
| SFP+-10GB-ERM | 10G SFP+ER Одномодовый двухволоконный LC 1310 нм 40 км |
| SFP+-10GB-ER | 10G SFP+ER Одномодовый двухволоконный LC 1550 нм 40 км |
| SFP+-10GB-ZR | 10G SFP+ZR Одномодовый двухволоконный LC 1550 нм 80 км |
| SFP+10G40-CWDM | 1470 ~1610 нм CWDM SFP+ 40 км |
| SFP+10G80-CWDM | 1470~1570 нм CWDM SFP+ 80 км |
| SFP+10G80-CWDM | 1590~1610 нм CWDM SFP+ 80 км |
| SFP+10G40-DWDM | DWDM SFP+ 40 км |
| SFP+10G80-DWDM | DWDM SFP+ 80 км |
| XFP приемопередатчик | |
| XFP-10G-SR | 10G XFP SR Многомодовый двухволоконный LC 850 нм 300 м |
| XFP-10G-LRM | 10G XFP LRM Одномодовый двухволоконный LC 1310 нм 10 км |
| XFP-10G-LR | 10G XFP LR Одномодовый двухволоконный LC 1310 нм 20 км |
| XFP-10G-ER | 10G XFP ER Одномодовый двухволоконный LC 1550 нм 40 км |
| XFP-10G-ZR | 10G XFP ZR Одномодовый двухволоконный LC 1550 нм 80 км |
| CWDM DWDM приемопередатчик | |
| XFP-CWDM-40xx | 1470 ~1610 нм CWDM XFP 40 км |
| XFP-CWDM-80xx | 1470~1570 нм CWDM XFP 80 км |
| XFP-CWDM-80xx | 1590~1610 нм CWDM XFP 80 км |
| XFP-DWDM-40xx | DWDM XFP 40 км |
| XFP-DWDM-80xx | DWDM XFP 80 км |
| XFP-DWDM-100xx | DWDM XFP100 км |
