| МОК: | 1 кусок |
| стандартная упаковка: | плита 4pcs/plastic, |
| Срок доставки: | В течение 1-3 рабочих дней |
| способ оплаты: | L/C, T/T, Western Union, кредитная карта |
| Пропускная способность: | 10 000 шт в месяц |
(QSFP28-100G-ER4)

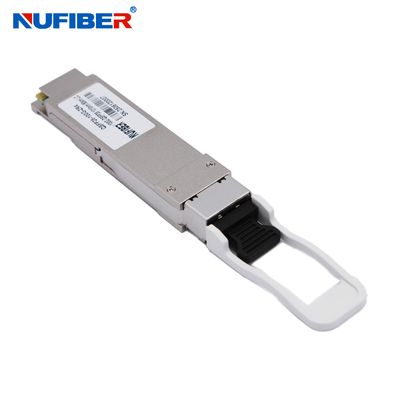

100G QSFP28 ER4 40 км оптический приемопередатчик, совместимый с Cisco Huawei HP Juniper
Горячее подключение, дуплексный разъем LC, одномодовый
100G QSFP28 до 40KM для Cisco Sfp Fiber Transceiver Module Optical, Sfp Optical Transceiver, Qsfp Transceiver Module
QSFP28-100G-ER4 - это модуль приемопередатчика, предназначенный для оптических приложений связи на 40 км с FEC (30 км без FEC). Конструкция соответствует стандарту 100GbASE-ER4 IEEE 802.3-2012 Clause 88, стандарту IEEE 802.3bm CAUI-4 chip to module electrical, стандарту ITU-T G.959.1-2012-02. Модуль преобразует 4 входных канала (ch) по 25,78 Гбит/с в электрические данные 27,95 Гбит/с в 4 полосных оптических сигнала и мультиплексирует их в один канал для оптической передачи 100 Гбит/с. В обратном направлении, на стороне приемника, модуль оптически демультиплексирует входной сигнал 100 Гбит/с в 4 полосных сигнала и преобразует их в 4 полосных выходных электрических данных.
Центральные длины волн 4 полос составляют 1296 нм, 1300 нм, 1305 нм и 1309 нм. Он содержит дуплексный разъем LC для оптического интерфейса и 38-контактный разъем для электрического интерфейса. Чтобы минимизировать оптическую дисперсию в системе дальней связи, в этом модуле необходимо использовать одномодовое волокно (SMF).
Особенности
Применения
Оптические параметры
| Параметр | Символ | Мин | Тип | Макс | Единица измерения | Примечание | |
| Скорость передачи данных на канал | - | 25.78125 | Гбит/с | ||||
| Потребляемая мощность | - | 2.5 | 3.5 | Вт | |||
| Ток потребления | Icc | 0.75 | 1.0 | A | |||
| Напряжение управления входа/выхода - высокий | VIH | 2.0 | Vcc | В | |||
| Напряжение управления входа/выхода - низкий | VIL | 0 | 0.7 | В | |||
| Перекос между каналами | TSK | 150 | Пс | ||||
| Длительность RESETL | 10 | Мкс | |||||
| Время деактивации RESETL | 100 | мс | |||||
| Время включения питания | 100 | мс | |||||
| Передатчик | |||||||
| Допуск напряжения одностороннего выхода | 0.3 | 4 | В | 1 | |||
| Допуск напряжения синфазного сигнала | 15 | мВ | |||||
| Дифференциальное напряжение передачи | VI | 120 | 1200 | мВ | |||
| Дифференциальное входное сопротивление передачи | ZIN | 80 | 100 | 120 | |||
| Зависимый от данных входной джиттер | DDJ | 0.1 | UI | ||||
| Общий джиттер входных данных | TJ | 0.28 | UI | ||||
| Приемник | |||||||
| Допуск напряжения одностороннего выхода | 0.3 | 4 | В | ||||
| Выходное дифференциальное напряжение Rx | Vo | 600 | 800 | мВ | |||
| Напряжение нарастания и спада Rx | Tr/Tf | 35 | пс | 1 | |||
| Общий джиттер | TJ | 0.7 | UI | ||||
| Детерминированный джиттер | DJ | 0.42 | UI | ||||
Информация для заказа
| 100G QSFP28 | ||||||
| QSFP28-100G-SR4 | 103.1 Гбит/с | 850 нм | MMF | MTP/MPO | 100 м | VCSEL 850 нм |
| QSFP28-100G-LR4 | 103.1 Гбит/с | 1310 нм | SMF | LC duplex | 10 км | DML 1310 нм |
| QSFP28-100G-ER4 | 103.1 Гбит/с | 1310 нм | SMF | LC Duplex | 25 км-40 км | 4x EML |
| QSFP28-100G-PSM4 | 103.1 Гбит/с | 1310 нм | SMF | MTP/MPO | 500 м | 4x DFB |
| QSFP28-100G-LR-S | 103.1 Гбит/с | 1310 нм | SMF | MTP/MPO | 2 км | 4x DFB |
| QSFP28-100G-CWDM4-S | 103.1 Гбит/с | CWDM | SMF | LC duplex | 2 км | DML CWDM |
| 1271~1331 нм | ||||||
| QSFP28-100G-CWDM4-L | 103.1 Гбит/с | CWDM | SMF | LC duplex | 10 км | DML CWDM |
| 1271~1331 нм | ||||||
Показать продукты
Применения:
Упаковка и доставка
|
|
