| МОК: | 1 кусок |
| стандартная упаковка: | плита 4pcs/plastic, |
| Срок доставки: | В течение 1-3 рабочих дней |
| способ оплаты: | L/C, T/T, Western Union, кредитная карта |
| Пропускная способность: | 10 000 шт в месяц |

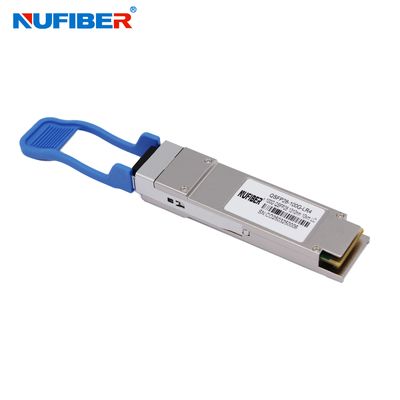

Дуплексный 10 км 100G QSFP28 трансивер, совместимый с Cisco Huawei H3C
100 Гбит/с 10 км QSFP28 трансивер, дуплексный SM 1310 нм LR4, совместимый с Cisco/Huawei/H3C
(QSFP28-100G-LR4)
100 Гбит/с 20 км QSFP28 трансивер
С возможностью горячей замены, дуплексный разъем LC, одномодовый
1270 нм, 1290 нм, 1310 нм и 1330 нм
QSFP28-100G-LR4 - это модуль трансивера, предназначенный для оптической связи на расстояние до 20 км. Конструкция соответствует стандарту 100GbASE-LR4 IEEE 802.3-2012, раздел 88, стандарту IEEE 802.3bm CAUI-4 для электрических модулей, стандарту ITU-T G.959.1-2012-02. Модуль преобразует 4 входных канала (ch) электрических данных со скоростью 25,78 Гбит/с - 27,95 Гбит/с в 4 полосных оптических сигнала и мультиплексирует их в один канал для оптической передачи со скоростью 100 Гбит/с. В обратном направлении, на стороне приемника, модуль оптически демультиплексирует входной сигнал 100 Гбит/с в 4 полосных сигнала и преобразует их в 4 полосных выходных электрических данных.
Центральные длины волн 4 полос составляют 1270 нм, 1290 нм, 1310 нм и 1330 нм. Он содержит дуплексный разъем LC для оптического интерфейса и 38-контактный разъем для электрического интерфейса. Чтобы минимизировать оптическую дисперсию в системе дальней связи, в этом модуле необходимо использовать одномодовое волокно (SMF).
Особенности
Применения
Оптические параметры
| Параметр | Символ | Мин | Тип | Макс | Единица измерения | Примечание | |
| Скорость передачи данных на канал | - | 25,78125 | Гбит/с | ||||
| Потребляемая мощность | - | 2,5 | 3,5 | Вт | |||
| Ток потребления | Icc | 0,75 | 1,0 | А | |||
| Напряжение управления ввода/вывода - высокий уровень | VIH | 2,0 | Vcc | В | |||
| Напряжение управления ввода/вывода - низкий уровень | VIL | 0 | 0,7 | В | |||
| Перекос между каналами | TSK | 150 | Пс | ||||
| Длительность RESETL | 10 | Мкс | |||||
| Время деактивации RESETL | 100 | мс | |||||
| Время включения питания | 100 | мс | |||||
| Передатчик | |||||||
| Допуск напряжения одностороннего выходного сигнала | 0,3 | 4 | В | 1 | |||
| Допуск напряжения общего режима | 15 | мВ | |||||
| Дифференциальное напряжение передачи | VI | 120 | 1200 | мВ | |||
| Дифференциальное входное сопротивление передачи | ZIN | 80 | 100 | 120 | |||
| Зависимый от данных входной джиттер | DDJ | 0,1 | UI | ||||
| Общий входной джиттер данных | TJ | 0,28 | UI | ||||
| Приемник | |||||||
| Допуск напряжения одностороннего выходного сигнала | 0,3 | 4 | В | ||||
| Выходное дифференциальное напряжение Rx | Vo | 600 | 800 | мВ | |||
| Время нарастания и спада выходного напряжения Rx | Tr/Tf | 35 | пс | 1 | |||
| Общий джиттер | TJ | 0,7 | UI | ||||
| Детерминированный джиттер | DJ | 0,42 | UI | ||||
Информация для заказа
| 100G QSFP28 | ||||||
| QSFP28-100G-SR4 | 103,1 Гбит | 850 нм | MMF | MTP/MPO | 100 м | VCSEL 850 нм |
| QSFP28-100G-LR4 | 103,1 Гбит | 1310 нм | SMF | LC duplex | 10 км | DML 1310 нм |
| QSFP28-100G-ER4 | 103,1 Гбит/с | 1310 нм | SMF | LC Duplex | 25 км-40 км | 4x EML |
| QSFP28-100G-PSM4 | 103,1 Гбит | 1310 нм | SMF | MTP/MPO | 500 м | 4x DFB |
| QSFP28-100G-LR-S | 103,1 Гбит | 1310 нм | SMF | MTP/MPO | 2 км | 4x DFB |
| QSFP28-100G-CWDM4-S | 103,1 Гбит | CWDM | SMF | LC duplex | 2 км | DML CWDM |
| 1271~1331 нм | ||||||
| QSFP28-100G-CWDM4-L | 103,1 Гбит | CWDM | SMF | LC duplex | 10 км | DML CWDM |
| 1271~1331 нм | ||||||
Показать продукты:
Применения:
Упаковка и доставка
|
|
